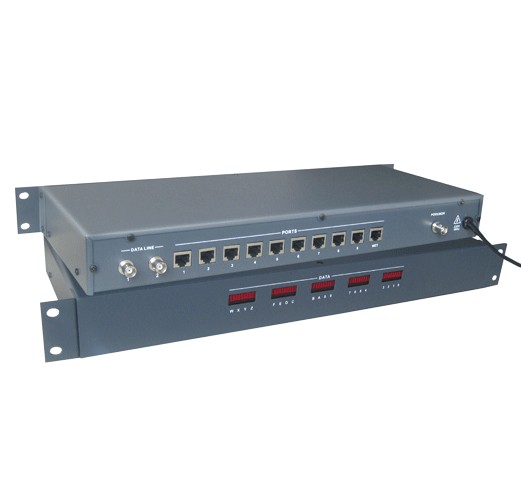

LH60-70CPO 外置CPU
　

产品概述

矩阵切换/控制系统系统具有卫星配置功能的，可以连接多个控制站点的 CCTV安防系统设备。每个矩阵切换/控制系统站点可连接多个视频输入、多个视频输出和多个控制点。矩阵切换/控制系统CPU

中央处理单元(CPU)是卫星系统中各个站点系统的控制单元。每个站点都是一套完整的 CCTV系统，不仅可以控制连接到矩阵切换/控制系统站点的所有本地视频信号，而且可以控制连接卫星系统中远程站

点系统的视频信号。各个站点之间使用数据线(通过RS-232端口)和视频线相互连接。

    为了描述矩阵切换/控制系统系统的一些功能，必须对以下的名词进行定义：

站点：卫星网络中单个的直接连接视频信号源的矩阵切换/控制系统CPU切换系统。

本地系统：可被连接到矩阵切换/控制系统CPU，并且键盘可直接操作控制的单个站点。

远程系统：卫星网络中可被特定站点控制的其他站点。

    一个 矩阵切换/控制系统的卫星网络中最多允许连接16个矩阵切换控制系统站点系统。每个站点系统可连接最多1024个视频输入和128个视频输出，以及连接最多 32 个操作键盘。



卫星系统设置

要实现矩阵切换/控制系统的卫星网络功能，卫星系统的每一个站点在安装过程中都有一些特殊要求。

根据站点连接方法的不同，可将每个站点分为源站点、终端站点和中继站点。

源站点：一个输出视频信号给其他站点的卫星网络站点。

终端站点：一个将其他站点输出的视频信号作为输入的卫星网络站点。

中继站点：一个既接受其他站点的视频信号又输出到其他站点的卫星网络站点。

系统配置系统

每个矩阵切换/控制系统站点系统都是一个完整的可独立操作的监控系统。可操作控制最多1024个视频输入(如本地摄像机、远程视频输入信号和其它信号源)和128个视频输出(如监视器、远程视频输出信号和录像机)，以及连接最多32个操作键盘。

最小的矩阵切换/控制系统是由一级系统组成，连接最多1024个视频输入和16个视频输出。


技术指标

电源电压………………………………..120VAC，  50/60HZ   230VAC，  50/60HZ

消耗功率………………………………..4W

外部尺寸………………………………..55mm（高）×480mm（长）×183mm（宽） 机架安装

重量…………………………….……….4.5Kg

数据存储………………………………..系统设置数据可保存5 年

工作湿度………………………………. 0℃—57℃

颜色……………………………………..黑色

表面端口……………………….……… 8 个 RS-232 端口（波特率可调 1200，2400，4800，9600），2 个 BNC 高速数据输出口

系统显示……………………………….显示时间、日期，摄像机号，报警状态，摄像机条目标识

字符设置……………………………….英文、数字、常用符号，中文二级字库所有汉字



产品尺寸
