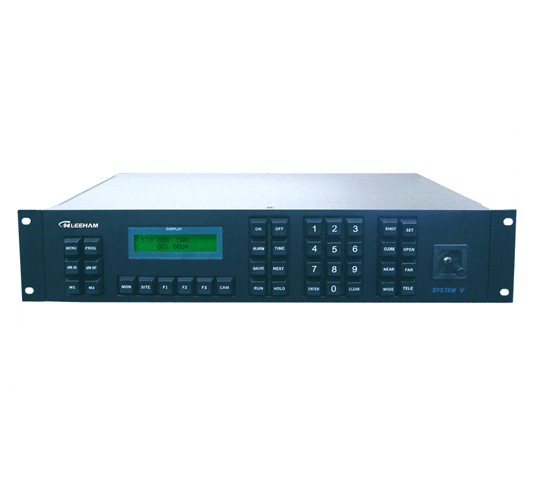

LH60-40 矩阵切换/控制系统,监控主机
　

系统概述

LH60-40V是一款全功能、预组装中、小型视频矩阵切换/控制系统。系统最大64路视频输入， 16路视频输出。是所有复杂的中、小型安防系统工程的最理想选择设备。

LH60-40V采用微处理器一体化设计，轻松实现视频切换、前端设备控制、报警输入联动等功能。可以预定义系统巡视，成组切换，时间定时器，报警显示、清楚模式，这些预定义功能可以分别在单个监视器上执行。可通过解码器可对云台、镜头实现前端控制，也可控制高速智能球、中速球或摄像机。支持多种组网方式，远程编程控制及网络功能。系统配套的LH70系列多媒体控制软件提供虚拟屏幕操作键盘，简化了系统操作。系统可以给用户分配不同的管理权限，确保系统安全。

LH60-40V矩阵切换/控制系统后面板具有2个RS-485端口，可连接控制键盘、报警接口箱、多媒体控制软件等设备。1个RS-422联网端口，用于多级联网控制。1个以太网通讯接口，用于以太网联网控制。4组曼码控制协议输出，可直接控制曼码协议前端设备。1组PELCO“D”2400控制协议输出，可控制高速球、解码器或码转换器等设备。自带16路报警输入，1路报警输出，可对摄像机联动切换，预置点和辅助开关调用。



系统特点

●   最大64路输入16路输出

●   菜单综合设置

●   基于以太网控制

●   键盘对每个摄像机都可设定控制优先级

●   系统可划分为多个分区，可限定键盘的访问权限

●   32组自动切换，32组同步切换

●   定时布/撤防

●   18种报警模式

●   单独的监视器自动切换，可正向或反向运行

●   屏幕显示：摄像机标题，自带国标一、二级汉字字库；日期/时间格式；摄像机号和监视器号，及其工作状态

●   2个RS-485通讯口，一个以太网通讯接口，一个RS-422联网端口

●   4组控制码输出口可直接连接控制AD曼码前端设备

●   摄像机镜头控制，定时布撤防

●   72个摄像机场景预置

●   自带16路报警输入，1路报警输出，可进行摄像机联动切换、预置点和辅助开关调用

●   外配LH40-35X，可控制其它各种品牌不同协议或不同波特率的前端设备

●   外配LH40-96X，可输入最多64个报警

●   可选用LH70-50系列多媒体控制软件

●   具有数据掉电保存功能

●   系统之间可通过IP/RS-422联网进行分级、多级控制

●   具有网络编程、网络控制，具备网络对时功能



技术指标

通讯方式..................................................................RS-485、RS-422、TCP/IP

通道带宽..................................................................10MHz

视频隔离度...............................................................-45dB

视频信噪比...............................................................65dB

微分相位...................................................................≤1.1%

微分增益...................................................................≤0.6%

插入增益...................................................................≤0.1db

同步非线性失真......................................................1%

亮度非线性失真......................................................1.5%

互调失真...................................................................0.5%

副频失真..................................................................1.5db

短时间波形失真.................................
