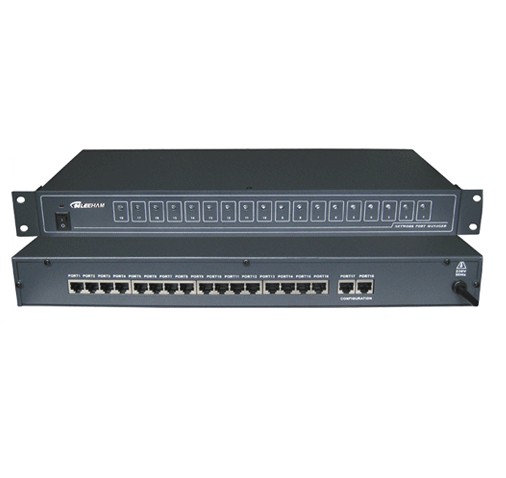

LH40-38X-16 十六路端口扩展器,监控,安防
　

系统概述

LH40-38X-16网络通道扩展器是矩阵控制系统的网络控制信号中转设备，兼容多种网络控制协议的输入输出。

LH40-38X-16网络通道扩展器采用RS422通讯方式，含有16个控制端口和2个配置端口，18个红色LED指示灯。可以通过PC机的以太网口或RS232串口对16个控制端口进行协议配置。以便连接不同的矩阵系统设备，达到系统综合控制的目的。



系统特点

●   16个八芯电话插座扩展口用于连接主机、控制键盘、光端机

●   可以通过PC机的以太网口或RS232串口对16个控制端口进行协议配置

●   18个LED数据流指示灯。

●   1个电源LED指示灯。

●   RS-422通讯协议



技术指标

通讯协议………………………………………………………..RS-422

输入电压………………………………………………………..220V/50Hz

功率……………………………………………………………….10W

尺寸……………………………………………………………….50（高）×430（宽）×303（深）mm

重量………………………………………………………………..5Kg

温度………………………………………………………………..0°C～40°C

湿度………………………………………………………………..0～90%RH（无冷凝）

产品尺寸






面板介绍

              1：接控制中心分控键盘或二级、三级分中心矩阵
              2：接控制中心主控键盘
              3：接控制中心矩阵

系统连接图

订购信息

LH40-38X-4系列通道扩展器:4个网络端口
LH40-38X-16系列通道扩展器:16个网络端口
