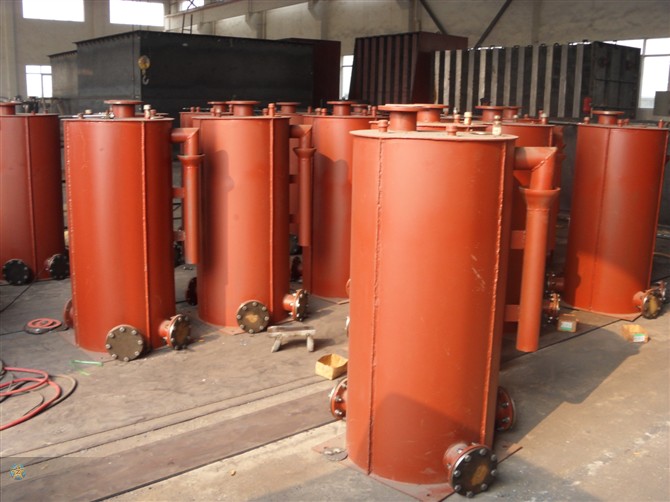

煤气冷凝水排水器
一、概 述
　　1、JD-MGP型排水器适用于不同压力的各种工业煤气架空管道。
　　2、该排水器必须采用压力给水，给水量为2-4t/h。
　　3、排水器上设有蒸汽或氮气吹扫头，为防止煤气窜入蒸汽氮气管内，只有在通蒸汽或氮气时，才能把蒸汽或氮气与煤气和管道连通，停用时必须断开或堵盲板。
　　4、排水器冷凝水应集中处理。
　　5、设在露天的排水器在寒冷地区采取防冻措施，设在室内的应有良好的自然通风。

二、系列规格选用表



型 号 允许煤气最高压力（KPa） 水封高度mm 外形尺寸(mm) 上水管管径DN(mm) 排水管管径DN(mm) 吹扫管管径DNФ×δmm 煤气冷凝水管径Ф×δmm
筒外径Ф 筒高H
JD-MGP-I 14.01 2000 426 2400 20 80 Ф22×3 Ф159×5
JD-MGP-II 21.48 2000 529 1750 25 80 Ф22×3 Ф108×6
JD-MGP-III 34.23 2000 529 2400 25 80 Ф22×3 Ф108×6
