锥形式气动钟阀
一、结构特点
本系统列钟阀是用气动装置,通过杠杆传动,使钟体上下移动,而达到启闭目的,可以广泛应用在垂直管道上和喷吹罐及中间罐上,作截流和密封用。
二、主要性能参数
钟
阀 公称通径D 400 500 700
行程式mm 136 190 220
最大工作压力MPa 0.88
气
缸 公称通径D 160
最大行程mm 166 200 250
工作行程mm 106 170 195
供气压力MPa 0.49-1.00
行程开关型号 LX2-131
三、Z643MX-6/10/16锥形式气动钟阀

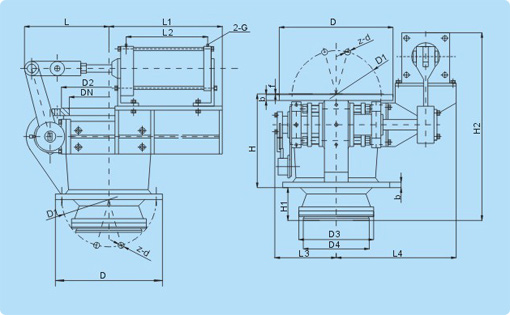

(1)400-600Z643MX-6主要外形和连接尺寸
DN D D1 D2 D3 D4 L L1 L2 L3 L4 b f Z-d H H1 H2 配用气动装置
400 535 495 462 400 355 364 405 305 304 535 28 3 16-23 420 169 809 QGB160×166(G)
500 646 600 568 500 430 408 460 325 364 640 30 3 16-23 510 184 914 QGB160×200(G)
600 755 705 670 600 530 475 540 355 405 735 30 3 20-26 600 200 1020 QGB160
