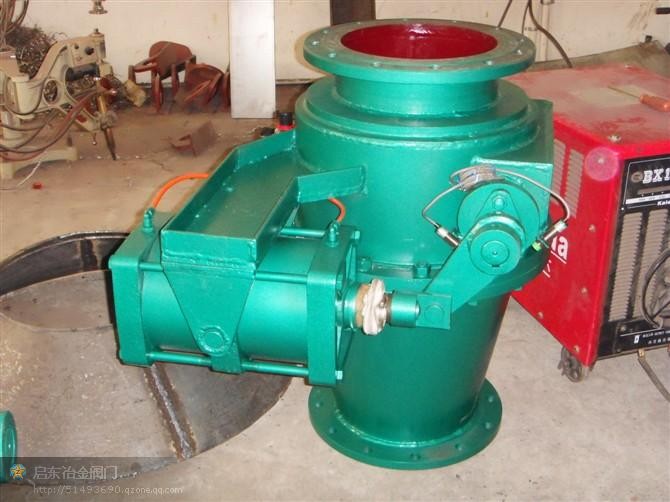

球面偏置式气动钟阀
一、结构特点

本第二代球面偏置式气动钟阀系列系消化吸收国外先进技术，采用独特的球面偏置式结构，介质对密封面不会冲刷、磨损，有效通径大，适用于高炉煤粉喷吹和制粉系统，作为截流密封用。

二、主要性能参数

公称压力 1.0 MPa
壳体试验压力 1.5
密封试验压力 1.1
适用温度 ≤150 ℃
适用介质 煤粉等

三、气动装置性能参数

公称通径 气缸型号 供气压力 管接头 动作时间
DN300-500 QGA200(B) 0.4-0.6MPa G 1/2"  ≤8S

四、PZ648MX-10C-A主要外形和连接尺寸

DN D1 a0 n-d0 n-M D b B1 D' D'1 n'-d0' a10 n B H L
300 510 11.25 16-27 16-24 560 30 100 965 890 24-34 7.5 36 750 780 356
300 525 11.25 16-30 16-27 565 30 100 965 895 24-34 7.5 36 750 780 356
400 660 7.5 24-27 24-24 710 30 125 1020 950 24-34 7.5 38 885 830 500
500 730 7.5 24-34 24-30 795 40 140 1120 1050 28-34 6.43 38 1020 880 610

五、结构简图
