启东市昶鑫环保设备有限公司

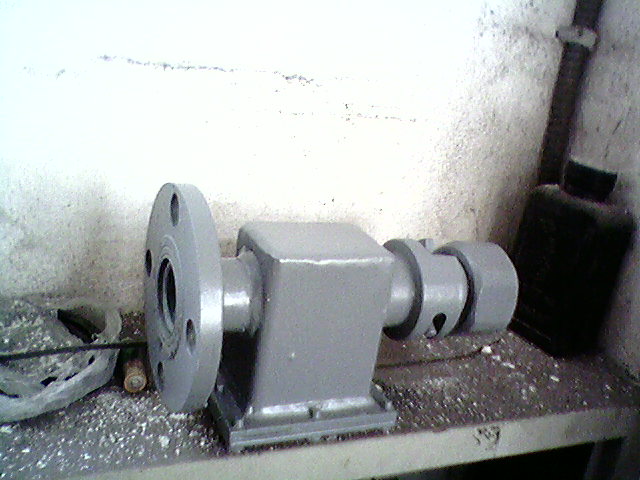

弹子阀



一、结构特点

本阀是安装在高炉直吹管上用来连接喷枪杆，当喷枪插入高炉时开启，当喷枪拉出时本阀自动关闭，控制炉内热气流不外溢。

二、主要性能参数 公称压力 0.6 Mpa
壳体试验压力 0.9
密封试验压力 0.66
适用温度 ≤350 ℃
适用介质 煤粉、水、油、含尘气体


三、DZF4-6主要外形和连接尺寸

公称通径DN D D1 D2 b L L1 H Z-d
20 90 65 48 14 175 88 80 4-M10
25 100 75 58 14 175 88 80 4-M10
32 120 90 69 16 175 88 80 4-M12
40 130 100 78 16 175 88 80 4-M12

四、结构简图
