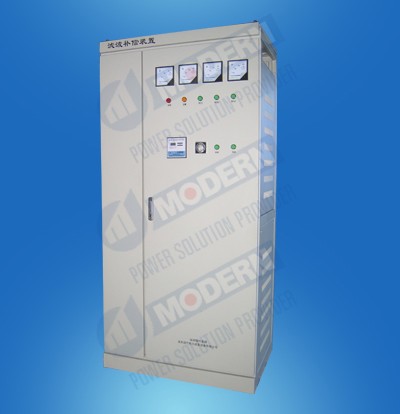

传统低压无功补偿装置都采用分级投切并联电容器方法,若补偿负荷为非线性负载,不但功率因数低,而谐波电流放大,补偿支路的电容器往往会引起谐波电流放大，并使电容器损坏，无功柜无法投入。采用电容支路串联电抗系数为5.5％或7 ％、8 ％12.5％、14％的电抗器避免谐波电流放大，使电容柜正常运行，提高功率因数，降低线损，节能效果明显。特别适用于补偿基波无功为主，谐波治理为次要的场合。

一、工作原理

    电力系统中的阻抗近似为感性，阻抗为Xs，一般投入无功补偿的阻抗为Xc，它们将会产生并联谐振的次数为no=Xc/Xs，当谐波源中含有相同no次谐波时则引起谐振，导致谐波严重放大。损坏电容器及其他用电设备，在并联电容器支路中串联一定电抗率的电抗器后，避开谐波源中所包含该次的谐波，一般5、7次谐波串联5.5%、6%或7%电抗器，3次谐波串联13～14%的电抗器，11、13次谐波串联5.67%的电抗器，该方法无功补偿的同时还可抑制谐波电流的放大。

型号及连接方式

二、主要特点

l       补偿无功，提高功率因数＞0.95，降低线损，达到节能目的

l       抑制谐波电流，净化电网，补偿柜运行稳定可靠

l       按谐波源或系统中最低次谐波，选择串联不同电抗率的电抗器

三、产品型号




四、主要技术参数

l           额定工作电压：0.4～1.5KV

l           单柜容量：60～600KVar/柜，大容量采用多柜并联

l           补偿后功率因数＞0.95，有效抑制谐波放大现象并可消除谐波30～60%左 右

l           额定测量电流5A

l           控制物理量：cosφ，无功功率

l           保护功能：过流保护，过压，欠压保护

l           设有自动停止，手动运行方式（用户选择）而手动与控制器完全隔开，万一控制器故障在手动方式就能正常运行。
