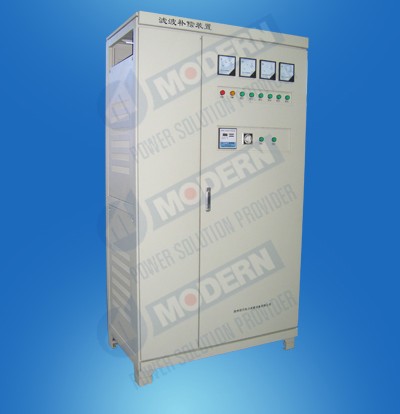

 DFC-F轧机专用无功滤波补偿装置

  DFC-F轧机专用无功滤波补偿装置主要针对直流轧机主要由6脉整流或12脉整流，产生的特征谐波次数为6K±1或12K±1，主要为5、7、11、13、17次等谐波，不但大量谐波电流注入电网，而且造成谐波污染功率因数偏低，一般为0.6左右。由于谐波影响， 普通的无功补偿电容柜无法正常投运，带来耗能增大，供电配电设备利用率低，用户还需承担巨大的经济罚款。本公司DFC-F型滤波无功补偿装置既可提高功率因数，又能抑制谐波，使系统运行稳定，节能效果明显。

一、DFC-F轧机专用无功滤波补偿装置工作原理

    电力系统中的阻抗近似为感性，阻抗为Xs，一般投入无功补偿的阻抗为Xc，它们将会产生并联谐振的次数为no=Xc/Xs，当谐波源中含有相同no次谐波时则引起谐振，导致谐波严重放大。损坏电容器及其他用电设备，在并联电容器支路中串联一定电抗率的电抗器后，避开谐波源中所包含该次的谐波，一般5、7次谐波串联5.5%、6%或7%电抗器，3次谐波串联13～14%的电抗器，11、13次谐波串联5.67%的电抗器，该方法无功补偿的同时还可抑制谐波电流的放大。

型号及连接方式

二、DFC-F轧机专用无功滤波补偿装置主要特点

l       补偿无功，提高功率因数＞0.95，降低线损，达到节能目的。

l       抑制谐波电流，净化电网，补偿柜运行稳定可靠。

l       按谐波源或系统中最低次谐波，选择串联不同电抗率的电抗器。

三、DFC-F轧机专用无功滤波补偿装置产品型号




四、DFC-F轧机专用无功滤波补偿装置主要技术参数

l  额定工作电压：0.4～1.5KV

l  单柜容量：60～600KVar/柜，大容量采用多柜并联

l  补偿后功率因数＞0.95，有效抑制谐波放大现象并可消除谐波30～60%左右

l  额定测量电流5A

l  控制物理量：cosφ，无功功率

l  保护功能：过流保护，过压，欠压保护

l   设有自动停止，手动运行方式（用户选择）而手动与控制器完全隔开，万一控制器故障在手动方式就能正常运行。
