DFC-T中频炉、透热炉专用滤波补偿装置
DFC-T中频炉、透热炉专用滤波补偿装置是专门针对功率因数高，谐波含量较大，谐波成份复杂的负荷而设计的。采用L-C 单调谐式无源滤波的工作原理，具有技术成熟、成本低、运行可靠、稳定等优点，至今已广泛使用。
DFC-T中频炉、透热炉专用滤波补偿装置适用范围：冶金、钢铁工业等本身功率因数已高，谐波含量较大的非线性负荷如中频炉、透热炉等。
一、工作原理
DFC-T中频炉、透热炉专用滤波补偿装置主要由滤波电抗器，滤波电容器组成特征谐波如5 、7 、11 次等滤波支路；对谐波而言，滤波支路呈低阻抗，相应谐波电流大部分注入滤波支路，对基波和其他高次谐波电流呈高阻抗，最后既达到滤除谐波电流又进一步提高功率因数。
二、主要作用：
1、滤除谐波，减少谐波集肤效应，降低变压器视在电流及线路、开关的附加损耗。
2、提高功率因数及提高变压器及供电线的供电能力。
三、产品型号：
四、结构及控制特点

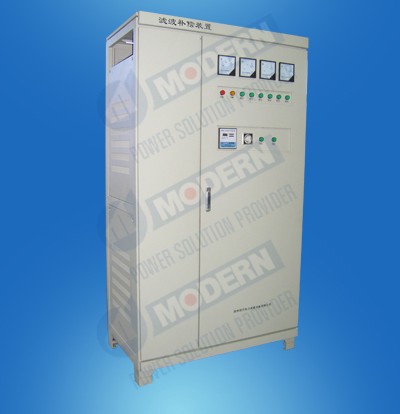

DFC-T中频炉、透热炉专用滤波补偿装置是一般采用柜式结构,电抗器、电容器、投切开关及其它器件组装在一个或多个柜中按特殊的物理量，智能化控制投切滤波支路，使滤波效果达到最佳。
l 结构简单，维护方便，运行稳定。
l 除滤除特征次数谐波外，还能处理随机产生非特征高次谐波。
l 具有手动／自动功能，并且完全独立分开，改变了以往手动时，仍依靠控制器操作的传统方法，采用转换开关实现人工投切，万一控制器出故障，通过手动功能投切，滤波补偿装置照常运行。
五、主要技术参数
l 额定工作电压：0.4KV～1.5KV
l 额定工作频率：50Hz/60Hz
l 滤除谐波次数：2 次、3 次、5 次、7 次、11次、13次等谐波次数
l 滤波效率：谐波滤除率一般大于70 %
l 无功补偿功率因数0.95以上，或按合同约定
l 工作制：连续工作
l 结构型式：柜式
l 环境温度：户内型-5 ℃ ～+40 ℃
l 保护功能：过压、欠压、过流、过热保护
l 接线方式：△ 或Y
