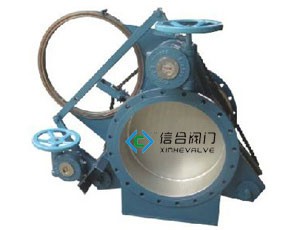

 蜗轮扇形眼镜阀产品概述：
       蜗轮扇形眼镜阀是信合阀门在F43CX手动扇形眼镜阀的基础上，根据该阀的工作特性进行改进和优化设计而推出的一种新型的采用蜗轮传动操作控制的隔断设备，适合于大口径眼镜阀，具有良好的经济效益。

       蜗轮扇形眼镜结构特点：

       蜗轮扇形眼镜阀主要由左阀体、右阀体、丝杆副、翻板、密封圈、杠杆、蜗轮装置等零件组成，并由底座、支撑柱构成一个刚性结构体。橡胶密封圈镶嵌在翻板上，具有耐高温、密封性能好、更换方便、使用寿命长等特点。


     蜗轮扇形眼镜阀主要性能参数：

公称压力MPa 0.25 0.15 0.10 0.05
密封试验压力MPa 0.275 0.165 0.11 0.055
强度试验压力MPa 0.40 0.225 0.15 0.075
驱动源 压缩空气0.4-0.6MPa 油压压力6.3MPa 3相380V50HZ
适用温度℃ 丁腈橡胶 硅橡胶 氟橡胶
-20-100 -20-200 -20-300
适用介质 煤气等有毒、有害、易燃气体
启闭时间S ≤60
主要零部件材料 阀体、闸板为碳钢；丝杆为合金钢；螺母为锰铜合金、球墨铸铁；伸缩器为不锈钢


       蜗轮扇形眼镜阀主要连接尺寸：   DN
 D
 D1
 b
 n-φd
 L

300
 440
 395
 22 12-φ22
 500

350
 490
 445
 22 12-φ22
 500

400
 540
 495
 22 16-φ22
 600

450
 595
 550
 24 16-φ22
 600

500
 645
 600
 24 16-φ22
 600

600
 755
 705
 24 20-φ26
 600

700
 860
 810
 26 24-φ26
 800
800
 975
 920
 26 24-φ30
 800
900
 1075
 1020
 28 24-φ30
 800
1000
 1175
 1120
 30 28-φ30
 800
1100
 1275
 1220
 30 28-φ30
 800
1200
 1375
 1320
 30 32-φ30
 800
1300
 1475
