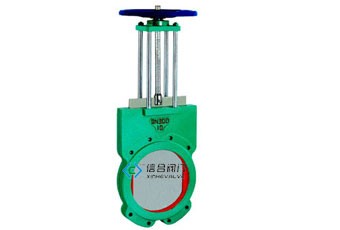

  Z73X手动浆液阀产品概述：

       手动浆液阀采用对夹式压盖结构，体积小，重量轻； 完全敞开的通道，可以防止介质在阀内沉积；新研制的U型密封圈，保证阀门的良好密封性；支架采用压盖式结构，密封性能好；闸板的外密封性，则是通过嵌在阀体内只有弹性的密封条来实现，并可借助螺钉，压板进行调整；流阻小；安装维修方便。

        手动浆液阀主要性能规范：

公称压力PN（MPa) 试验压力（MPa) 适用介质 工作温度（℃）
壳体 密封
0.6 0.9 0.66 煤浆、粮浆、纸浆、泥浆、活水砂浆、矿渣、碱液 ≤100℃
1.0 1.5 1.1


         手动浆液阀主要外形连接尺寸：

公称压力mm L D D1 H n-M
PN0.6 PN1.0
50 48 48 125 100 335 4-M16
65 48 48 145 120 363 4-M16
80 50 50 160 135 395 4-M16
100 50 50 180 155 465 8-M16
125 50 50 210 185 530 8-M16
150 60 60 240 210 630 8-M20
200 60 60 295 265 750 8-M20
250 70 70 350 318 900 12-M20
300 70 80 400 368 1120 12-M20
350 80 80 460 430 1260 16-M20
400 90 90 515 482 1450 16-M22
450 90 120 565 532 1600 20-M22
500 90 130 620 585 1800 20-M22
600 140 140 725 685 2300 20-M27
700 140 140 840 800 2500 24-M27
800 190 190 950 898 2800 24-M30
900 203 203 1050 1005 3100 28-M30
1000 216 216 1160 1115 3400 28-M30
1200 254 254 1380 1325 3600 32-M36


       手动浆液阀订货须知：
     1、①产品名称与型号②手动浆液阀口径③手动浆液阀材质及操作压力以便我们的为您正确选型。
     2、若已经由设计单位选定的手动浆液阀型号，请按手动浆液阀型号直接向我司销售部订购。
     3、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的信合阀门专家为您审核把关。
