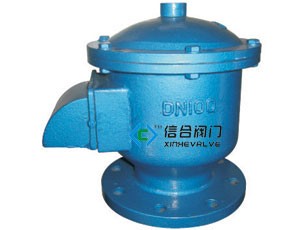

 GFQ-2全天候呼吸阀产品概述：
   GFQ-2全天候呼吸阀又名全天候石油储罐呼吸阀，为阀座相互重叠的重力式结构。其特点是阀盘与阀座之间采用带空气垫的软接触，气密性好，不易结霜冻结，适宜于寒冷的地区使用。
     该阀用于油及液体罐上,来排除罐内的正压和负压气体,使罐内液体进出方便.如罐体上不装呼吸阀罐内的液体进出有一定的障碍,很可能出现罐体变型和振动,该阀设计合理,结构简单,使用方便，是储罐的必备产品。

       该阀适用于储存闪点低于28 ℃的甲类油品和闪点低于60 ℃的乙类油品，如汽油、笨、甲笨、煤油、轻柴油、机油、原油等油品及性质相同的化工产品储罐。
     全天候呼吸阀可与ZGB-1波纹储罐阻火器配套使用。如需要带阻火装置呼吸阀，请选用ZFQ-1防爆阻火呼吸阀。

       GFQ-2全天候呼吸阀性能及特点：
      新型全天候呼吸阀壳体选用碳钢、铝合金和不锈钢，耐腐蚀性好；阀盘采用四氟材料，耐低温，防冻性能好；结构简单，易检修，安全方便； 新型全天候呼吸阀性能完全符合石油工业部标准SY7511-87规定。
         GFQ-2全天候呼吸阀维护与保养：
        为了全天候呼吸阀使用安全，在使用前先检查导杆和阀盘是否灵活。 全天候呼吸阀要定期（6个月内）检查通气口正、负阀盘是否灵活，阀盘接触面有无损坏，如有损坏应立即检修.检修完毕后，一切正常可重新使用。

       GFQ-2全天候呼吸阀主要技术参数及材质：

阀体材料 WCB、304、316、铝合金
正压阀盘材料 304、316、铝合金
负压阀盘材料 304、316、四氟PTFE
环境温度 ℃ -30~60


等级                            操作压力
A级 +355Pa (36毫米水柱)
-295Pa (30毫米水柱)
B级 +980Pa (100毫米水柱)
-295Pa (30毫米水柱)
C级 1765Pa(180毫米水柱)
-295Pa (30毫米水柱)


    GFQ-2全天候呼吸阀主要外形连接尺寸：

公称通径
(mm) 安装尺寸（mm）
D K L H n×φ
DN25 115 85 160 165 4×14
DN32 135 100 180 185 4×18
DN40 145 110 190 190 4×18
DN50 160 125 220 220 4×18
DN80 195 160 270 260 8×18
DN100 215 180 310 280 8×18
DN150 280 240 380 330 8×22
DN200 335 295 450 380 12×22
DN250 395  350 520 420 12×22
DN400 565 515 670 520 16×26
