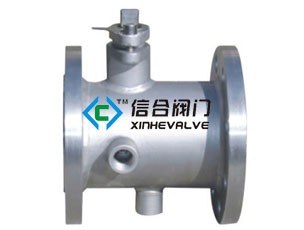

BQ41F保温球阀详细资料：
      一、保温球阀产品概述：

       BQ41F保温球阀由于采用了蒸汽夹套保温，所以即使外界温度降低零度以下，此阀仍操作灵活，保证输油管道能启能闭。其优点是其它控制阀所没有的，是重油输送管道理想的控制阀门。

        夹套连接方式：

      1、可选择内螺纹连接。DN15~DN20 G3/8,DN25~DN150G1/2,DN200以上G3/4.

      2、可选择法兰连接。 DN15~DN50 为15法兰，DN65~DN150为20法兰，DN200以上为25法兰。

       二、保温球阀结构特点：

       保温球阀也称夹套保温球阀，是在球阀的基础上焊装金属夹套，用于注入蒸汽或其它保温、保冷介质，确保阀内介质能够正常工作。保温球阀根据球阀的结构不同，有整体式保温球阀、两片式保温球阀、对夹式保温球阀等几种结构形式，保温球阀具有良好的保温保冷特性，具阀门的通径与管径一致，同时又能有效降管路中介质热量损失。主要用于石油、化工、冶金、制药、食品等各类系统中，以输送还常温下会凝固的高粘度介质。

         三、保温球阀主要技术参数：

公称通径 DN15～200、NPS 3/4～8

公称压力（Mpa） PN1.6~2.5、Class150~300、10K、20K

保温阀门材料及适用工况 零件名称 材    料
3.阀体 WCB CF8（304） CF8M（316）
2.阀座 1Cr18Ni9Ti 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
4.密封圈 聚四氟乙烯、对位聚笨
5.球体 2Cr13 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
6.阀杆 2Cr13 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
1.夹套 25 25 25
7.填料 聚四氟乙烯、柔性石墨
适用介质 水、蒸汽、油品 硝酸等腐蚀性介质 醋酸等腐蚀性介质
适用温度 -29～180℃（聚四氟乙烯）、-20～300℃（对位聚笨）
设计制造 GB/T 12237-1989、API 608、API 6D、JPI 7S-48、BS5351
结构长度 GB/T 12221-1989、ANSI B16.10；JIS B2002
连接法兰 JB/T74~90（JB74~90）、GB9112~9131、HGJ44-76、SH3406；ANSI B16.5；JIS B2212~2214
压力试验 JB/T 9092-1999、API 598
传动方式 手动、蜗轮蜗杆传动、气动、电动。


    四、保温球阀主要外形连接尺寸：

    公称通径Dn L 日标、美标-JJS 10K(ANSI 150lb) 日标、美标-JJS 20K(ANSI 300lb)
D G T F C N-h D G T F C N-h
20 117 117 127 73 1.6 98.5 4-16 156 73 20.7 1.6 114.5 4-16
25 127 127 152 92 1.6 120.5 4-19 165 92 22.3 1.6 127 8-19
40 165 165 178 105 1.6 139.5 4-19 190 105
