■概述及用途

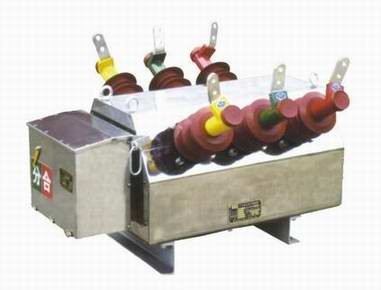

   ZW6-12/630-12、20型户外真空断路器适用于12KV及以下交流50Hz的三相电力系统。 主要用于农网和城网作为分、合负荷电流、过载电流及短路电流之用，也可用于其它类似场所，还可作为城市市区12KV级电网的分段开关。

■使用环境条件
(1)周围空气温度上限+40℃，下限-40℃；
(2)海拔高度不大于2000m；
(3)相对湿度：日平均不大于95%，月平均不大于90%；
(4)风压不超过700Pa(相当于风速34m/s)
(5)空气污秽程度按GB5582规定为Ⅳ级；
(6)地震烈度不超过8度。

■型号命名




■主要技术参数
序号 名称 单位 参数
1 　　　　　　额定电流 KV 12
2 　　　　　　额定绝缘水平
 1min
 干试
 KV 42
耐压 湿试(对地) 34
雷电冲击耐压(峰值)
  75
3 　　　　　　额定电流 A 630
4 　　　　　　额定频率 Hz 50
5 　　　　　　额定短路开断电流 KA 12.5、16、20
6 　　　　　　额定关合电流(峰值)  31.5、40、50
7 　　　　　　额定峰值耐受电流 KA 31.5、40、50
8 　　　　　　额定短时耐受电流4s  12.5、16、20
9 　　　　　　操作顺序  分——0.3s——-合分——180s——合分
10 　　　　　　额定短路电流开断次数
 次 30
11 　　　　　　机械寿命 次 10000
12 　　　　　　额定操作电压配CT弹簧操作机构 V DA24V、48V、AC、DC110V、220V
13 　　　　　　触头允许磨损厚度 mm 3
14 　　　　　　过电流脱扣器额定电流 A 5
15 　　　　　　重量 Kg 130(标准型)


序号 项目 单位 参数
1 触头开距 mm 9±1
2 触头超程 3±1
3 平均合闸速度 m/s 0.6±0.2
4 平均分闸速度 1.0±0.2
5 触头合闸弹跳时间 ms ≤2
6 三相分闸同期性 ms ≤2
7 合闸时间 s ≤0.1
8 合闸时间 最高操作电压 s ≤0.06
最低操作电压 ≤0.1
9 每相回路直流电阻 μΩ ≤200
10 相间中心句距(灭弧室端) mm 193
