概述 　

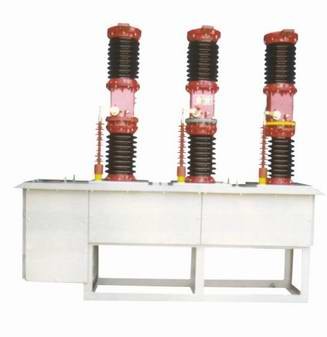

     ZW7-40.5系列户外高压真空断路器系三相交流50Hz、额定电压为40.5kV的户外高压电器设备。附装弹簧操动机构或电磁操动机构，可以远控电动分、合闸，也可就地手动储能，手动分、合闸。设计性能符合GB1984 《交流高压断路器》国家标准的要求，并满足IEC-56《交流高压断路器》国际电工委员会标准的要求。
    ZW7-40.5系列户外高压真空断路器，主要用于户外40.5kV输变电系统的控制与保护，也适用于城、乡配电网络及工矿企业的正常操作与短路保护之用。该产品总体结构为瓷瓶支柱式；上瓷瓶内装真空灭弧室，下瓷瓶为支柱瓷瓶。适用于频繁操作的场所。井具有密封性好、抗老化、耐高压、不燃烧．无爆炸，使用寿命长，安装维护方便等特点。

　 　
主要技术参数 　
序 号 名  称 单位 参数
1   额定电压 kV 40.5
2   额定绝缘水平  1min工频耐压  干式 95
 湿式（对地） 80
 雷电冲击耐压（峰值） 185
3   额定电流 A 1250;1600;2000
4   额定短路开断电流 kA 20;25;31.5
5   额定操作顺序 　 分-0.3S-合分-180S-合分
6   额定短路开断电流次数 次 20
7   额定短路关合电流（峰值） kA 50、63、80
8   额定峰值耐受电流 　
9   额定短路耐受电流 20、25、31.5
10   额定短路持续时间 s 4
11   平均分闸速度 m/s 1.5±0.2
12   平均合闸速度 0.7±0.2
13   触头合闸弹跳时间 m/s ≤2
14   三相合（分）闸同期性时差 ≤2
15   合闸时间 ≤150
16   分闸时间 ≤60
17   机械寿命 次 10000
18   额定操作电压及辅助回路额定电压 V DC110/120
AC110/220
19   每相回路直流电阻（不含互感器） μΩ ＜100
20   动静触头允许磨损厚度 mm 3
21   重量 kg 800
