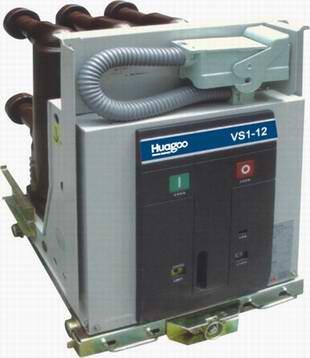

VS1-12 型户内高压真空断路器,系三相交流 50Hz 定额电压为 12kV 电力系统的户内开关设备,作为电网设备、工矿企业动力设备的保护和控制单元。适用于在额定工作电流下的频繁操作,或多次开断短路电流的场所。
该断路器采用操动机构与断路器本体一体式设计,既可做为固定安装单元,也可配有专用推进机构,组成手车单元作用。
型号含义
环用环境
A 周围空气温度:上限+40℃,下限-15℃;
b 海拔高度:≤100m(若需增高海拔,则额定绝缘水平相应提高);
c 振幅:地震列度不超过8度;
d 空气相对湿度日平均值不大于95%,月平均值不大于90%
e 无火灾、爆炸危险、严重污染、化学腐蚀及剧烈震动的场所。
主要技术参数
序号 名称 名称 数据
1 额定电压 kV 12
2 额定频率 Hz 50
3 额定绝缘水平 1min工频耐压 kv 对地/相间42/48
雷电冲击耐压(峰值) 对地/相间75/85
4 额定短路开断电流 kA 20 25 31.5 40
5 额定电流 A 630 630 1250 1600 1250 1600
1250 1250 2000 2500 2000 2500
6 额定短时耐受电流(有效值) kA 20 25 31.5 40
7 额定峰值耐受电流(峰值) 50 63 80 100
8 额定短路关合电流(峰值) 50 63 80 100
9 额定短路电流持续时间 S 4
10 机械寿命 次 20000
11 二次回路工频耐受电压(1min) V 2000
12 额定操作顺序 分-t-合分-t1-合分
注:20kA、25kA、31.5kA t=0.3s t1=180s;40kA t=180s t1=180s
