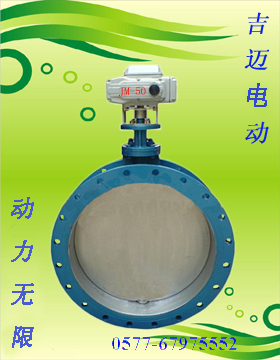

D941W电动通风蝶阀简介

通风蝶阀采用与阀体相同材料加工成密封圈，采用电传动。其适用温度随阀体选材而定，公称压力≤0.6MPa,一般适用于工业、冶金、环保等管道作通风调节介质流量之用。其主要特点为：
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。

D941W电动通风蝶阀采用标准

设计标准:GB/T12238-1989 JB/T8692-1998
法兰连接尺寸:GB/T9115.1-2000
结构长度 h:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999

D941W电动通风蝶阀主要技术参数
公称通径 DN（mm） 50～2000
公称压力 PN（MPa） 0.05 0.25 0.6
试验压力 强度试验 0.075 0.375 0.9
密封试验 ≤1.5%泄漏量
适用介质 煤气、含尘气体、烟道气等。
适用温度 0-300




D941W电动通风蝶阀主要零件的材质

零件名称 材料
阀体 铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
蝶板 铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
密封圈 与阀体相同
阀杆 碳钢、2Cr13、不锈钢、铬镍钼钛钢
填料 氟塑料、柔性石墨

D941W电动通风蝶阀执行机构选配介绍

项目类型 JM-05 JM-10 JM-20 JM-40 JM-60 JM-100 JM-200
输出力矩 50N.M 100 N.M 200 N.M 400 N.M 600 N.M 1000 N.M 2000 N.M
动作范围 0～90°
绝缘电阻 100M/DC500V
电源 AC110/220/380V AC24V
电机功率 15W 25 W 40 W 60 W/E 90 W/E 100 W 100 W
选配通风蝶阀口径 50-80 100-200 250-300 300-400 500-600 600-800 800-1000
执行器重量 2.2Kg 4 Kg 7Kg 7Kg 7.8Kg 11.2 Kg 11.8 Kg



D941W电动通风蝶阀外形尺寸

公称通径
  结构长度
（标准值） 外形尺寸
（参考值） 连接尺寸
（标准值） 重量
（kg）
0.05MPa和0.25MPa 0.6MPa
毫米 英寸 L H H0 A B D D1 n-d D D1 n-d
50 2 108 70 337 180 65 140 110 4-14 140 110 4-14 16
65 21/2 112 80 357 180 65 160 130 4-14 160 130 4-14 17
80 3 114 95 385 180 65 190 150 4-18 190 150 4-18 19
100 4 127 105 405 180 65 210 170 4-18 210 170 4-18 22
125 5 140 120 483 245 72 240 200 8-18 240 200 8-18 27
150 6 140 132 508 245 72 265&
