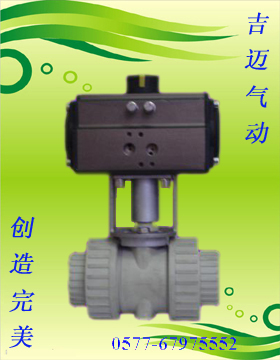

本阀重量轻、耐腐蚀性强，被应用于多个领域，如一般纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业，品质得到广大用户的认可。
　外型结构紧凑美观
　本体重量轻容易安装
　耐腐蚀性强，应用范围广
　材质卫生无毒
　耐磨损、容易拆卸，维护简单易行

参 数


空气驱动  压缩空气4-6bar(可带手轮)
公称通径  15～100mm
公称压力  1.0～1.6Mpa
适用温度  0～+60℃
连接方式  法兰、螺纹、由令
阀结构  一体、三通L、三通T
阀体材质  UPVC、CPVC、PP
阀芯材质  UPVC、CPVC、PP
密封材质  PTFE
适用介质  PVC兼容的食品工业化学溶剂
可选附件  限位开关、定位器、电磁阀、减压阀


尺 寸


通径(mm)  英寸″  尺寸（mm）
L  L1  L2  D1  D2  D3  D4  D5
15  1/2  112  60  16  13  20.1  20.3  31  45
20  3/4  132  73  19  18  25.1  25.3  37  55
25  1  144  78  22  23  32.1  32.3  44  66
32  1 1/4  165  87  26  30  40.1  40.3  54  82
40  1 1/2  171  92  31  38  50.1  50.3  65  98
50  2  200  112  38  48  63.1  63.3  79  120
65  2 1/2  273  136  44  61  75.1  75.3  92  140
80  3  303  158  51  69  90.1  90.3  108  160
100  4  326  176  61  99  110.1  110.4  146  225
