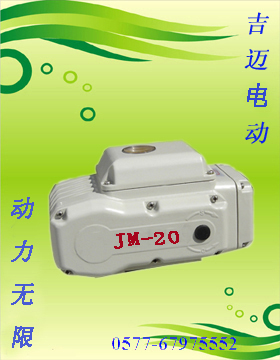

JM-20电动执行器详细说明
JM系列电动阀门执行器，以其新颖独特的设计、先进而精湛的技术工艺、优质的进口零部件、科学严谨的质量检测，在国内外的阀门自动化制造别具一格。而JM系列电子式电动阀门执行器，将阀门电动装置的精度化、数字化、智能化推向一个崭新的阶段，成为液体自动化控制行业后起之秀。
JM系列产品主要有开关式、反馈式、调节式（电子式）三大类，它可与各种球阀、蝶阀等回转型阀门想匹配。输出力矩从50Nm-2000Nm.。重量轻（相当于同类产品的1/3）。外形精巧美观、结构紧凑、易于安装、智能控制、数字设定、数显阀位、无需维护及使用安全等诸多优点。
JM-20电动执行器零部件概述
零部件名称 特点
电动机 启动力矩大，转动惯量小，噪音低、温升小。

蜗轮输出轴 一体化设计，避免了键链接的间隙，传动精度更高，采用特殊的铜合金锻造，强度高，耐磨性好，更能满足执行机构输出轴长期大力矩，正反转动的工作情况。
轴承 传动更流畅，使用寿命更长久
盖螺钉 机体各盖用的螺钉在箱体上，当卸下盖时，螺钉不脱落，以防止丢失。
开关 通断更灵敏，安全有保障
电位器 电阻信号线性输出，灵敏度高，能有效控制阀门的开启精度。

智能模块 采用以工业单片机为核心的智能信号采集控制模块，集信号采集、处理、反馈、控制于一体。采用先进混合集成电路，稳定性好，控制精度高达1/1000。体积小，安装简便，操作简单。

JM-20电动执行器性能参数
电源 DC24V AC24V AC110V AC220V AC380V
电机功率 40W/60W
额定电流 8.5A 5A 0.9A 0.48A 0.25A
输出力矩 180 N·M 200N·M
运行时间 10S 30/60S
电路控制 JM   JMS   JMR  JMP
转角角度 0～90°
重量 4Kg
耐压等级. 1500VAC/1分钟
防护等级 IP-67
环境温度 -25℃～60℃（其它温度可定做）
安装角度 任意角度
箱体材质 铝合金压铸件
选装功能 过力矩保护、加热除湿器


JM-20电动执行器通用选型表
产品型号 输出力矩 动作时间 电源 软密封蝶阀（1.6Mpa） 硬密封蝶阀（1.6Mpa） 软密封球阀（1.6Mpa） 通风蝶阀（0.1 Mpa）


JM-20

200N·M

30/60S AC24V
110V、220V、380V、DC24V

DN150~DN200

DN80~DN125

DN65~DN80

DN250~DN300

备注：因阀门种类繁多，同种规格型号的阀门，不同的生产厂家，不同的优胜环境，阀门实际工作扭矩也各不同，因此，建议在选择电动执行器型号时，应当以执行器额定输出力矩的60％～80％为阀门的工作扭矩。
JM-20电动执行器主要连接尺寸
