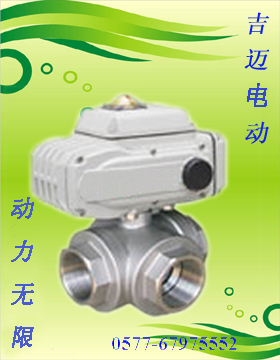

Q914/915F电动螺纹三通球阀技术参数


电动执行机构选配：JM系列电动执行器
JM系列电动阀门执行器，以其新颖独特的设计、先进而精湛的技术工艺、优质的进口零部件、科学严谨的质量检测，在国内外的阀门自动化制造别具一格。而JM系列电子式电动阀门执行器，将阀门电动装置的精度化、数字化、智能化推向一个崭新的阶段，成为液体自动化控制行业后起之秀。
JM系列产品主要有开关式、反馈式、调节式（电子式）三大类，它可与各种球阀、蝶阀等回转型阀门想匹配。输出力矩从50Nm-2000Nm.。重量轻（相当于同类产品的1/3）。外形精巧美观、结构紧凑、易于安装、智能控制、数字设定、数显阀位、无需维护及使用安全等诸多优点。

Q914/915F电动螺纹三通球阀球阀标准规范
阀门螺纹类型：G·NPT·BSPT DIN259/2999
阀门检 验：ISO/DIN 5208—1987
驱动装置连接：ISO 5211

Q914/915F电动螺纹三通球阀参数：
公称压力：PN1.6、2.5、4.0、6.4Mpa、1000WOG
连接方式：螺纹（L型、T型）
阀体材质：铸钢（WCB）、不锈钢CF8（304）、CF8M（316）
阀球材质：不锈钢CF8（304）、CF8M（316）
密封材料：PTFE、PPL
适用温度范围：-20℃～232℃～350℃
适用介质：水、油、气等某些腐蚀性液体（W·O·G）

Q914/915F电动螺纹三通球阀详细介绍：

★三通球阀任一通口均可用作入口而无泄露，并可根据工况需要制成L型或T型通道,使安装更加方便
★三通球阀分为L型和T型，L型适用于介质的流向切换，能使相互垂直的两个通道联通，T型适用于介质的分流，合流或流向切换。
★双层阀杆填料符合德国TüV TA-LUFT的阀杆泄露测试要求
★在系统泄压后无需拆下整个阀体就能进行检查和维修。




Q914/915F电动螺纹三通球阀性能参数与主要尺寸:
序号NO  零件名称 材质
1  阀体 不锈钢CF8M/CF8
2  阀盖 不锈钢CF8M/CF8
3  球 不锈钢CF8M/CF8
4  球垫 聚四氟乙烯PTFE
5  阀杆 不锈钢CF8M/CF8
6  填料 聚四氟乙烯PTFE
7  中口 聚四氟乙烯PTFE
8  大薄片 聚四氟乙烯PTFE
9  压盖螺母 不锈钢CF8M/CF8
10  手柄 不锈钢CF8M/CF8
11  流向指示牌 ALUMINUM
12  华司 不锈钢CF8
13  螺帽 不锈钢CF8
14  锁定装置 不锈钢CF8
15  皮套 塑料
16  盲盖 不锈钢CF8M/CF8


L型  单位：mm


SIZE  d  L  H  D1  B  W1  W2  h  重量WT（g）
1/2"  12.7  64  53  97  32.0  22.4  35.0  10-24UNC  530
3/4"  16.0  76  63  126  38.0  22.4  35.0  10-24UNC  700
1"  20.0  87  66  126  43.5  22.4  35.0  10-24UNC  980
1 1 / 4 "  25.0  96  81  145  48.
