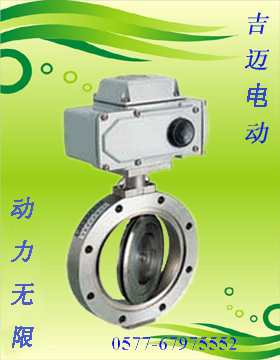

GID电动高真空蝶阀概述

电动高真空蝶阀是适用于真空系统中接通或切断管路的介质流。 该阀采用回转型电动、电子调节式阀门驱动装置，可以通过外接电源的切换（用手动转位开关或电脑控制）或外部输入信号，来实现阀门开、关或中间位置的控制。阀门的阀板采用夹紧结构，把阀板的密封圈来夹紧，除了能用在真空状态下，也能在低压状态下使用。并可以任意位置安装。 适用的工作介质为空气和非腐蚀性气体。

GID电动高真空蝶阀用途和使用范围：
  GID-系列电动真空蝶阀是在1.3×10-5～3×105Pa的真空系统中用来开启或隔断气流的电动阀门。

GID电动高真空蝶阀主要性能：
● 漏率：≤1.3×10-9Pa.M3/S；
● 适用压力范围：1.3×10-5Pa～3×105Pa；
● 工作温度：氟橡胶-25℃～+150℃；
● 安装位置：任意；
● 阀板两侧压力差与阀开、关无关；
● 寿命：≥10000次。
GID电动高真空蝶阀特点:
● 阀门能承受正压力；
● 阀杆上下不窜动；
GID-系列电动真空蝶阀的原理：
采用电动装置旋转900达到开和关的目的。

GID电动高真空蝶阀性能参数

适用范围（Pa）  10 5 ～6.7x10 -4
漏气率（Pa.L/S）  6.7X1010 -4
法兰标准  GB6070.3-85
安装位置  任意
介质温度（℃）  丁腈橡胶-25 ~ +80，氟橡胶-30 ~ +150，
主要件材质  阀体、阀板  碳钢（镀镍）或不锈钢
密封件  丁腈橡胶或氟橡胶


GID电动高真空蝶阀外形连接尺寸
真空标准：GB6070

型号 DN D D0 B N C H L E
GID-32 32 90 70 22 4 9 225 157 139
GID-40 40 100 80 22 4 9 235 157 139
GID-50 50 110 90 22 4 9 245 157 139
GID-63 63 130 110 28 4 9 265 157 139
GID-80 80 145 125 28 8 9 280 157 139
GID-100 100 165 145 28 8 9 300 157 139
GID-125 125 200 175 34 8 11 345 157 139
GID-160 150 225 200 34 8 11 370 157 139
GID-200 200 285 260 40 12 11 470 207 147
GID-250 250 335 310 45 12 11 520 207 147
GID-320 300 425 395 50 12 14 630 256 181
GID-400 400 510 480 60 16 14 718 256 181
GID-500 500 610 580 70 16 14 865 256 181
GID-600 600 750 720 80 20 14 954 380 240
GID-800 800 920 890 100 24 14 1130 380 240
GID-1000 1000 1120 1090&nb
