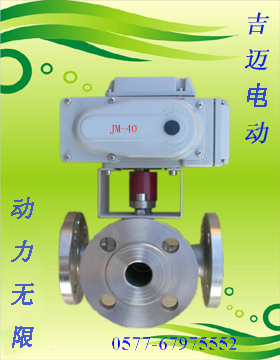

Q944/Q945F电动法兰三通球阀详细资料

电动法兰三通球阀采用JM系列回转式角行程电动执行机构，以AC220V、AC380V或DC24V电源电压作动力，接受工业自动化仪表控制系统输入的（4-20mA、或1-5VDC）电流信号或电压信号，即可控制运转，实现对工艺介质的比例调节或二位切换控制。三通球阀是综合国内外先进技术而开发的新型三通切换型调节阀。标准球芯有L型三通双口孔种，改变球芯与管道的相对角度，可以对三支管道流体实现不同的组合控制；T型孔道可起配比作用，适用于液休、气体、蒸汽等介质的配比调节与控制。
三通球阀简述
 1．三通球阀有两座和四座密封结构，阀芯孔道有L型和T型两种结构形式，采用控制阀芯旋转角度，改变阀芯孔道与管道口的连接状态，可实现对三条支管不同的组合控制。三通球阀流通能力大，可控制气体、液体、蒸汽，更适用于控制高粘度，纤维颗粒状的流体。也适用于密封要求较严格的场合。
2．两阀座密封三通球阀具有结构紧凑、外形美观、密封性能好，它能实现对管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭（如流向图A）
3．四阀座密封三通球阀具有造型美观、结构紧凑合理，它不仅可实现介质流向的切换，也可使三个通道相互连通，同时可关闭任意一个通道，使另外两个通道连通，灵活控制管路是介质的合流或分流（如流向图B）。
4．T型阀芯孔道可使三条正交的管道互相连通或切换，起分流或合流作用；L型孔道连接相互正交的两管道。使另一条孔道切断，起改变介质流向作用。
5．三通球阀的主要产品系列：如流向图所示选择工况；A图L型、B图T型（1-4）



 Q944/Q945F电动法兰三通球阀性能规范

公称通径DN（mm） 15 20 25 32 40 50 65 80 100 125 150 200
流量系系数KV 17 33 62 95 146 232 350 439 810 1205 1912
公称压力PN（MPa） 1.6、2.5、4.0、6.4
球芯转角 0~90°
球芯型式 L型或T型
流量特性 快开式或比例调节式
连接形式 法兰式、管螺纹式（G"）
电动执行机构 型号 JM系列
电源电压 AC220V、AC380V、DC24V
作用形式 开关型/调节型（隔爆型）
调节型 信号范围 0～10mA、4～10mA 、1-5VDC
开关型 电信号 AC220V、AC380V、DC24V；反馈信号：有源触点信号或无源触信号

Q944/Q945F电动法兰三通球阀L、T型国标连接尺寸和外形 PN1.6MPa

 型号 公称通径
DN（mm） 尺寸（mm）
L L2 D D1 D2 b f Z-d H W
Q44F-16C
　　　（P）
　　　（R） 15 150 72 95 65 45 14 2 4-14 95 130
20 160 80 105 75 55 14 2 4-14 110 130
25 180 90 115 85 65 14 2 4-18 120 140
32 200 100 135 100 78 16 2 4-18 144 180
40 220 110 145 110 85 16 3 4-18 152 220
50 240 120 160 125 100 16 3 4-23 182 220
65 260 130 180 145 120 16 3 4-18 193 240
80 280 140 195 160 135 20 3 8-18 217 270
100 320 160 215 180 155 20 3 8-18 245 350
125 380 190 245 210 185&n
