GUD型－电动高真空球阀 GUDElectromagnetism Vacuum air valve

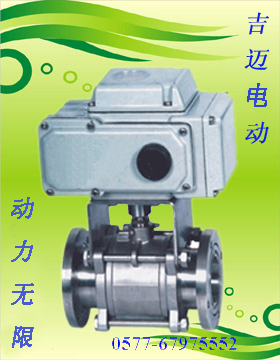

电动高真空（压力）球阀是以电动装置驱动阀杆与球芯来执行启闭动作，达到接通或切断真空（压力）系统管路中的介质流。应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。

GUD型－电动高真空球阀主要零件材料Materials of Main Parts

阀体、阀盖、阀杆：不锈钢
密封件：四氟乙烯、氟橡胶、PPL。

Body, disc ａnd stem: stainless steel.
Sealing element: NBR, Viton, PPL.

GUD型－电动高真空球阀主要技术性能

　阀门漏率：Valve Leak Rate 　≤1.3×10-4Pa.L/S.
　适用温度：Applicable Temperature 　-30～+150℃
　-30～+150℃（PPL密封）
　关闭时间：Close time 　≤30S
　适用范围：Applicability
　连接型式　Loose Flange 　使用压力范围（Pa）
　活套法兰（GB6070、JB919） 　0.6×106～1.3×10-4
　焊接法兰（GB6070、JB919） 　1.6×106～1.3×10-4
　快卸法兰（GB4982） 　0.1×106～1.3×10-4
　螺纹连接　Threaded Connection 　1.6×106～1.3×10-4


GUD型－电动高真空球阀外形及连接尺寸（mm）（JB919）
Overall ａnd Connection Dimensions（mm）

螺纹连接Model
型号 DN G H E L
GUD-10（G） 10 1/4" 153 157 68
GUD-16（G） 16 1/2" 172 157 72
GUD-20（G） 20 3/4" 178 157 82
GUD-25（G） 25 1" 187 157 90
GUD-32（G） 32 1-1/4" 206 157 112
GUD-40（G） 40 1-1/2" 212 157 120
GUD-50（G） 50 2" 265 157 145
GUD-63（G） 63 2-1/2" 305 207 185
GUD-80（G） 80 3" 330 207 210
GUD-100（G） 100 4" 350 207 268
法兰连接Model
型号 DN D Do H E L n-φc
GUD-10（F） 10 55 40 153 157 84 4-φ6.6
GUD-16（F） 16 60 45 172 157 84 4-φ6.6
GUD-25（F） 25 70 55 187 157 114 4-φ6.6
GUD-32（F） 32 90 70 206 157 140 4-φ9
GUD-40（F） 40 100 80 212 157 160 4-φ9
GUD-50（F） 50 110 90 265 157 170 4-φ9
GUD-63（F） 63 130 110 305 207 195 4-φ9
GUD-80（F） 80 145 125 330 207 203 8-φ9
GUD-100（F） 100 165 145 350 207 280 8-φ9
快卸法兰Model
型号 DN D1
