上海瑞游节能科技有限公司

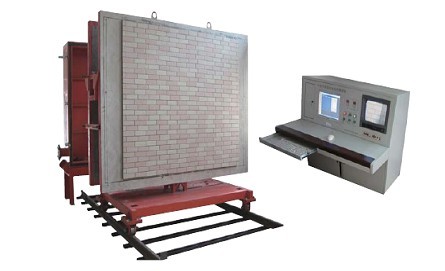

QKF外墙外保温系统抗风压性能检测设备




【产品概述】


该设备是依据行业标准研制，用于检测外墙外保温系统抗风压性能。在控制方式上采用先进的控制系统，气动控制阀精确调压、微机自动控制、显示记录过程控制曲线、打印原始记录及检测结果的多项自控功能。整体设计具有适应范围广、操作简便、性能稳定、控制精度高、采集数据准确、综合噪音低等诸多优点。


【执行标准】


JGJ144-2004《外墙外保温工程技术规程》


JG149-2003《膨胀聚苯板薄抹灰外墙外保温系统》


JG158-2004《胶粉聚苯颗粒外墙外保温系统》


【设备原理】


依据国家准中规定的加压速度和频次要求，单靠变频调速器调整加压速度和控制脉冲加压是不可行的，我单位利用变频和气动控制阀联合调节的方式，采用变频控制高压离心风机，使其达到设定的压力值，然后靠气动控制阀来调节压力脉冲频率。


由于试件养护时间较长，而正常检测过程较短，因此采用1套箱体，配两个墙体支架的形式，提高了设备的利用率。







【技术参数】


1、风压控制范围：-12000Pa～0Pa


2、风压测试精度：0.25%


3、风压控制精度：≤控制目标压力的±5%


4、压力脉冲过程时间控制偏差：升压：0.7～1.0s  ，持续：2～4s   降压：≥4s，间歇：≥3s


5、循环次数：可设定，频次控制准确度100%


6、供电要求：AC  380V，30KW  三相五线制动力电


AC  220V，1KW   单相三线制照明


7、静压箱外形尺寸长×宽×高：3400×1800×2400


【设备组成】


QKF—3021型外墙外保温抗风压性检测设备主要由控制系统、静压箱、动力系统、液压泵站、管路系统五大部分组成。


控制系统：主要由电气元件、电脑、软件、采集卡等组成。


静压箱和动控制阀。


动力系统：主要由22KW风机、西门子变频器、控制板组成。


给排水系统：主要由阀门、给排水、管路连接件、差压传感器等组成。
