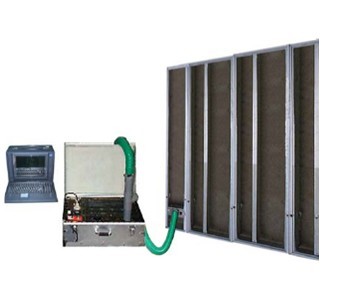

MCDX建筑门窗动风压性能现场检测设备

【产品概述】




根据现行国家标准GB/T 7106-2008和 JG211-2007的要求，研制的建筑门窗动风压性能现场检测装置，主要用于检测建筑门窗安装在墙体洞口后的空气渗透、雨水渗漏、风压变形性能。与以往试验室检测相比，解决了送检样窗性能与工程门窗产品质量不一致的缺陷，同时可检测门窗安装质量。


本设备采用全新的设计理念，将以往试验室才能实现的门窗动风压性能检测技术在工程现场实现。检测过程全部由工控机处理，现场检测完毕数据自动进入数据库进行处理，自动出具检测报告。


【执行标准】


GB/T 7106-2008 《建筑外门窗气密、水密、抗风压性能分级及检测方法》


JG211-2007《 建筑外窗气密、水密、抗风压性能现场检测方法》


【技术参数】






检测项目


气密、水密、抗风压性能


气 密


压差±500Pa  流量200m3/h




执行标准


GB7106-2008和JG211-2007


水 密


压差±700Pa  淋水量2l/min/m2




试件规格


三性500×500～1800×1800mm


气密水密： 0×0～3000×3000mm


抗风压


最大压差±5000Pa  位移量±10mm




控制方式


闭环反馈数字控制，可手动


软 件


Windows98/2K/XP平台




传感器


压差、位移、流量、温度、大气压


数 据 处理


开放式Access数据库




数据转换


16位高精度A/D转换


工控机


Polar-9000




电源供电


AC220V


功耗


























【产品特点】


安装便捷：备件箱里备有试验需要的所有工具及  材料，工作起来更方便、快捷。


运输方便：所有部件单件重量小于45kg。全套设备可用一辆面包车或切诺基运输。


测量精确：高精度16位A/D转换数据采集、采用先进的全反馈闭环数字控制、先进的电调速调压方式、高精度的传感器。


准确可靠：整个检测过程由一台工控机自动控制，检测完成数据自动进入数据库进行后期处理, 自动出具检测报告，减少了人为因素对检测结果的影响.




【国内外技术水平】


本课题于99年12月28日建设部组织专家，在观看了样机现场试验后，认为该项目：…属国内首创，达到国际先进水平，对监督和提高门窗质量有重大意义；建议进一步完善和扩大应用范围，尽快组织生产推向市场; 2002年该设备被列入建设部科技成果重点推广项目，2003年被列入国家科技成果重点推广计划,该设备已取得国家发明专利证书《发明专利证书》ZL 00 1 00593.
