上海瑞游节能科技有限公司

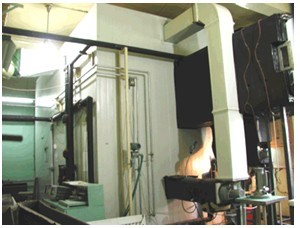

风机盘管热工性能试验室






【产品概述】


本试验室是风机盘管机组的热工性能试验室，可以准确测定风机盘管机组冷量，热量、风量技术数据。同时还可以用于其他标准工况相关试验及扩展试验，为客户提供了一套完整的试验手段，满足产品抽检及产品开发（匹配）使用。


本试验室由一间工况室组合而成，满足风机盘管空调器试验室环境气候工况需要。室内设有风量测量装置，满足风机盘管空调器风量的测量需要。试验室的冷热水处理和流量温度测量系统满足了风机盘管机组热工性能试验的需要。


【执行标准】GB/T19232-2003《风机盘管机组》


【测试项目】⑴ 风量试验。⑵ 功率⑶ 供冷量试验。⑷ 供热量试验


【技术参数】


1．测试方法：空气侧焓差法、水侧流量计法。


2．风量测试范围：300～2400m3/h


3．供冷量、供热量测试范围（在上述风量范围内）：


供冷量1800～12600W；供热量2700～20000W


4．控制环境温、湿度范围








水温
范围


制冷工况


进水温度     ℃


6.0～9.0±0.3




制热工况


进水温度     ℃


60.0±0.3




空气
温度


制冷工况


进风干球温度 ℃


25.0～29.0±0.5




进风湿球温度 ℃


17.0～21.0±0.3




制热工况


进风干球温度 ℃


21.0±0.5




设备出口余压调节范围           Pa


0～100±2.0




电源


220V，50Hz



5．适用被试机规格


⑴ 试验机种：风机盘管机组


⑵ 体    积：机体小于 2200W×1000D×1500H


⑶ 供    电：单相三线～220V   5A    50Hz


【结构与配置】


⑴  室内占地：10000×8000×5000（长×宽×高） 室外占地：3M×12M


⑵  地面：室内为水平坚实地面，负荷能力大于0.3T/M2


⑶  围护结构材料：δ=100mm聚苯乙烯发泡保温板，0.6t彩色钢板。


围护结构门：      1扇


⑷  电源：三相五线  ～380V    50Hz   80KVA


围护结构照明：  荧光灯  40WX4（220V）


⑸   供水：100Kg/h清洁自来水至施工现场
