H42X升降式底阀

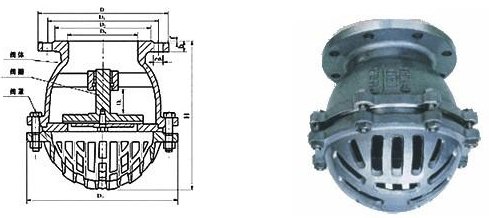

H42X升降式底阀结构图

H42X升降式底阀安装在水泵吸水管路的底端，能自动阻止流体倒流。该阀是一种节约能源的阀门，限制水泵管内液体返回水源，起着只进不出的功能，阀盖上有很多个进水品和加强筋,起到了不易堵塞，主要应用在抽水的管路上，水道和支承的作用，口径有单瓣、双瓣、多瓣型，有法兰连接和螺纹连接。

温州市龙湾鑫荣达阀门有限公司
联系人：王先生
联系电话：0577-88767789
          0577-88757879
传真：0577-85983279
联系手机：15958706338
网址：http://www.wzzhf.com
公司地址：温州市永兴大塘工业区

该底阀由阀体、阀瓣、阀盖、衬套、密封圈等零件组成，水源的水从阀盖进入阀体在流体的压力作用下，阀瓣打开水，当示停后出口管内的压力将阀瓣迅速关闭，液体将不会倒回水源，起到了即畅通抽水又节约水能又不损坏水泵的作用。

性能规范

型号公称压力试验压力工作温度℃适用介质强度(水)MPa密封(水)MPaH42X-2.50.250.40.25≤50水

零件材质

零件名称材料阀体、阀盖、阀瓣灰铸铁 304 316 316L密封圈橡胶垫片石棉板

外形尺寸表

型号公称通径
DN（mm）尺寸（mm）重量（kg）DD1D2b-fZ-ΦdD0h0HH42X-2.5501401109016-34-141351714246516013011016-34-14168251806.58018515012518-34-18198321978.510020517014518-34-1824740230143.5125235250017520-38-18
