JD745X多功能水泵控制阀

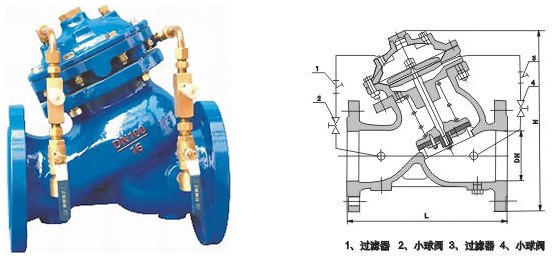

JD745X多功能水泵控制阀结构图

JD745X多功能水泵控制阀适用于工矿、企业、高层建筑由水泵直接给排水系统中，防止和减弱水泵启闭时管线的水锤水击，防止水倒流保护水泵，维护管路安全，具有截止阀、止回阀、电动阀和水锤消除器四种功能。尤其适用于配套自动化控制系统，无需电气控制柜和外接动力，按常规自动启闭，具有速闭、缓闭及吸能腔三种防止和消除水锤的功能，能有效提高系统安全可靠性，满足系统工程设备自动化控制要求。

温州市龙湾鑫荣达阀门有限公司
联系人：王先生
联系电话：0577-88767789
          0577-88757879
传真：0577-85983279
联系手机：15958706338
网址：http://www.wzzhf.com
公司地址：温州市永兴大塘工业区

水泵启动前，阀门出口端压力作用在主阀板上，阀门处于关闭位置，同时膜片控制器的上腔连通压力水，下腔则与阀门进口端的低压相通。 水泵启动后，阀门进口压力逐渐升高，同时压力水通过阀门进口端的连接管缓慢进入膜片控制器下腔，实现主阀板的缓慢开启，开启速度可通过控制阀进行调节。 水泵停机，阀门进口的压力降低，当接近零流量时，主阀板在自身重力作用下迅速关闭。因阀门进口端压力降低，阀门出口端的压力水通过连接管进入膜片控制器上腔，下腔水通过阀门进口端的连接管压回至阀门进口端，缓闭阀板缓慢关闭，慢关时间可通过控制阀进行调节。主阀板的速闭和缓闭阀板的缓闭符合两阶段关闭规律，能有效地消除水锤。

结构特点

无需操作控制。利用水泵启停时阀门前后的水压差作为控制动力，具有随水泵的启闭而自动启闭的功能。 阀门启闭动作过程能有效地因防止水锤压力波升高而产生的事故。据现场使用情况调查和实测，停泵水锤压力峰值均在工作压力的1．3倍以内。 无需现场调试，适用工况范围广。 基本无需维修。由于一阀替代三阀，维护维修工作量大大减少。 阻力损失小。采用流线型、宽阀体设计，阻力损失比国外同类产品降低50％以上，如DN200产品在v=2m/s的经济流速工况时，多功能水泵控制阀损失为0．7m,而国外同类产品为1．5m。

执行标准
