DY30BX缓开快闭止回阀

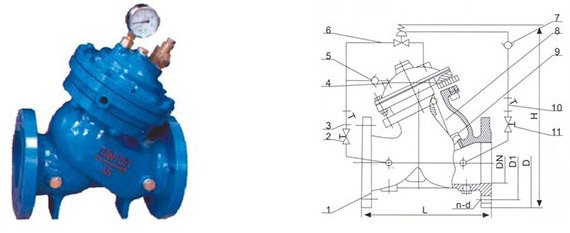

DY30BX缓开快闭止回阀结构图

适用范围

DY30BX缓开快闭止回阀缓慢开启，防止电流冲击 及中压力冲击；快速关闭，防止水锤产生。无水质要求，可用于污水、清水及原水系统。该阀包括阀体内设阀座、阀杆、以及与阀体连接的上阀盖与下阀盖等零件组成。上阀盖与下阀盖之间为隔膜腔，隔膜腔内设隔膜，隔膜与中心轴连接，中心轴另一端连接阀门，阀门与阀座接触。水容器与上阀盖进水、出水控制孔连通，水容器与上阀盖出水为节流连通，水容器与上阀盖进水为单向连通。

温州市龙湾鑫荣达阀门有限公司
联系人：王先生
联系电话：0577-88767789
          0577-88757879
传真：0577-85983279
联系手机：15958706338
网址：http://www.wzzhf.com
公司地址：温州市永兴大塘工业区

缓开快闭止回阀采用双室驱动装置，Y型结构。介质在定向运动中具有半直线水流，过流量最大，压力损失小，启闭运行平稳、不产生压力波动等优点。双室驱动装置可作为一个整体拆卸，便于检查，膜片采用尼龙强化橡胶制成，合用寿命长，阀瓣密封件可拆卸，维修更方便

工作原理

安装在系统管线上或泵出口端，正常运行中，进口端介质推动大阀盘上移，同时介质通过流量控制器进入中腔，使阀门速度打开，停止运行，出口端介质通过调节阀进入上腔，使驱动装置下移带动大、小阀盘向下运动，快速或缓慢关闭阀门，防止介质倒流。

性能参数

零件材质
