H61H/Y升降式锻钢止回阀

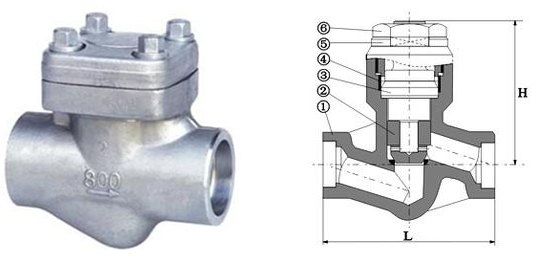

H61H/Y升降式锻钢止回阀结构图

结构特点

H61H、H61Y升降式锻钢止回阀有三种体盖连接设计形式。第一种是螺栓式阀盖：按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片(316夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用透焊连接。第三种是压力自紧式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密环密封。

温州市龙湾鑫荣达阀门有限公司
联系人：王先生
联系电话：0577-88767789
          0577-88757879
传真：0577-85983279
联系手机：15958706338
网址：http://www.wzzhf.com
公司地址：温州市永兴大塘工业区

设计与制造：MSSP-118，ASME B16.34 检验与测试：API 598 标记：MSS-SP-25

性能规范

型号压力级试验压力（MPa）工作温度（℃）适用介质壳体密封（水）密封（气）H61H-800Lb、H61Y-800Lb800Lb21.014.00.6≤450水、蒸汽、油品H61H-800Lb、H61Y-800Lb1≤550水、蒸汽、油品H61H-800LbP、H61Y-800LbP≤200弱腐蚀性介质H61H-800LbR、H61Y-800LbR≤200腐蚀性介质

零件材料

零件名称阀体阀盖阀瓣螺栓材料C25Mn25Mn3Cr1335MoI15CrMo15CrMo3Cr1335MoP0Cr18Ni90Cr18Ni90Cr18Ni935MoR0Cr17Ni12Mo2Ti0Cr17Ni12Mo2Ti0Cr17Ni12Mo2Ti1Cr17Ni2

外形尺寸表

公称通径(DN)尺寸(mm)重量
（㎏）mminLlDD1H151/280103421.847.51.25
