H41H/W升降式法兰止回阀

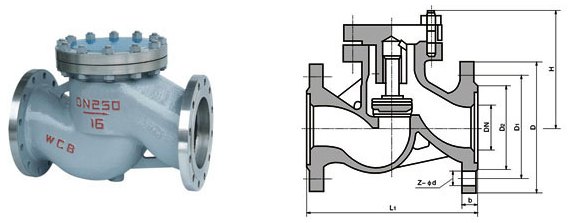

H41H/W升降式法兰止回阀结构图

适用范围

H41H/W升降式法兰止回阀是一种阀瓣沿着阀体垂直中心线滑动的止回阀，只能安装在水平管道上，高压小口径的止回阀阀瓣可采用圆球形,升降式止回阀的阀体形状与截止阀一样（可与截止阀通用），因此它的流体阻力系数较大，但密封性较旋启式好。适用于公称压力PN1.6～6.4MPa,工作温度-29～550℃的石油、化工、火力电站等各种工况的管路上。适用介质为：水、油品、蒸汽等。

温州市龙湾鑫荣达阀门有限公司
联系人：王先生
联系电话：0577-88767789
          0577-88757879
传真：0577-85983279
联系手机：15958706338
网址：http://www.wzzhf.com
公司地址：温州市永兴大塘工业区

当介质由阀体箭头所示流向进入升降式止回阀阀体，介质的压力作用在阀瓣上产生向上的推力，当介质推力大于阀瓣重力时，阀门打开。当升降式止回阀阀后介质压力作用在阀瓣上的力加上阀瓣自身重力大于阀前压力作用在阀瓣上的力时，阀门关闭，阻止介质倒流。

结构特点

1、选材考究，符合国内、外相关标准，材料的全面质量高。
2、密封副配对先进合理，阀瓣、阀座密封面采用铁基合金或司太立（Stellite）钴基硬质合金堆焊面成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长。
3、产品按国家标准GB/T12235设计制造。
4、可采用各种配管法兰标准及法兰密封型式，满足各种工程需要及用户要求。
5、阀体材料品种齐全，垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。可按用户要求设计制造不同结构形式和连接形式的止回阀，为各种设备配套使用。

性能规范
