H12W不锈钢内螺纹止回阀

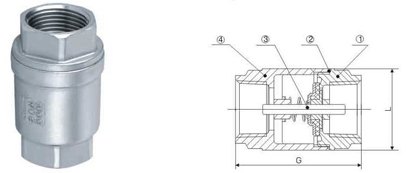

H12W不锈钢内螺纹止回阀结构图

适用范围

H12W不锈钢内螺纹止回阀具有精度高，外观美，造型小，带有弹簧装置，垂直与水平安装均可等特点，用于管道系统中防止介质倒流使用。

温州市龙湾鑫荣达阀门有限公司
联系人：王先生
联系电话：0577-88767789
          0577-88757879
传真：0577-85983279
联系手机：15958706338
网址：http://www.wzzhf.com
公司地址：温州市永兴大塘工业区

该内螺纹止回阀正常处于关闭状态，由于管线中进口端介质的压力作用，而克服弹簧阻力使阀门开启。当进口端介质压力低于出口端时，弹簧将阀芯推向阀座而使阀门关闭，阻止介质逆流，故起止回作用。由于采用弹簧支撑阀芯，故采用立式安装或卧式装均可。

结构特点

1、结构短、体积小、质量轻。
2、阀瓣关闭快速，水锤压力小。
3、流道通畅，流体阻力小；动作灵敏，密封性能好。
4、安装方便，可在水平、垂直两个方向的管路上安装。
5、阀板采用对偶板上加两个扭力弹簧的设计，可使阀板自行速闭。
6、因速闭作用，可防止介质倒流，消除水锤作用强。

性能规范

工作压力：H12型为6~16Mpa；H13型为4~32Mpa
工作介质：<=420℃和<=170℃的水，油，液体等介质。
零件材料：不锈钢304、不锈钢316、不锈钢316L等。

外形尺寸表
