H77H/W对夹单瓣蝶形止回阀

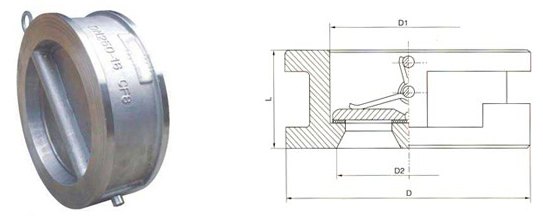

H77H/W对夹单瓣蝶形止回阀结构图

适用范围

H77H/W对夹单瓣蝶形止回阀用于纯净管路及工业、环保、水处理、高层建筑给排水管路，阻止介质逆向流动之用。该止回阀采用对夹式，蝶板为两个半圆，且采用弹簧强制复位，密封面可为本体堆焊耐磨材料或衬橡胶，使用范围广，密封可靠。

温州市龙湾鑫荣达阀门有限公司
联系人：王先生
联系电话：0577-88767789
          0577-88757879
传真：0577-85983279
联系手机：15958706338
网址：http://www.wzzhf.com
公司地址：温州市永兴大塘工业区

1、结构长度短，其结构长度只有传统法兰止回阀的1/4～1/8；
2、体积小、重量轻，其重量只有传统法兰止回阀的1/4～1/20；
3、阀瓣关闭快速，水锤压力小；
4、水平管道或垂直管道均可使用，安装方便；
5、流道通畅、流体阻力小；
6、动作灵敏、密封性能好；
7、阀瓣行程短、关阀冲击力小；
8、整体结构、简单紧凑、造型美观；
9、使用寿命长、可靠性高。

性能参数

公称压力PN1.0MPa 、 PN1.6MPa、 PN2.5MPa、 PN4.0MPa、 PN6.4MPa 、 PN10.0MPa 型号H77H-CH77W-PH77W-P8H77W-P3H77W-RH77W-R8H77W-R3主要
零件
材料阀 体WCB(A105)ZG1Cr18Ni9TiCF8(304)CF8(304L)ZG1Cr18Ni12Mo2TiCF8M(316)CF3M(316L)阀 瓣CF8CF8CF8CF3CF8MCF8MCF3M阀 轴2Cr131Cr18Ni9Ti0Cr18Ni900Cr19Ni101Cr18Ni12Mo2Ti0Cr17Ni12Mo200Cr17Ni14Mo2弹 簧0Cr18Ni90Cr18Ni90Cr18Ni900Cr19Ni100Cr17Ni12Mo20Cr17Ni12Mo200Cr17Ni14Mo2适用

工况适用介质水、
蒸汽、
油品等硝酸等腐蚀性介质强氧化性
介质醋酸等
