H77X对夹式双瓣止回阀

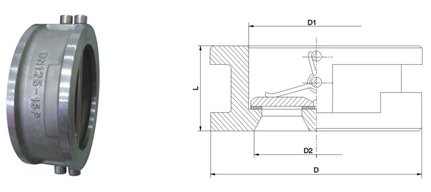

H77X对夹式双瓣止回阀结构图

适用范围

H77X对夹式双瓣止回阀采用对夹连接。由于阀瓣的关闭行程短，并且有弹簧加载，可显著减少水锤现象。该阀主要适用于城市、工业及高层建筑给水、排水管网上。由于其结构长度比一般止回阀短，对有安装空间限制的场所最为适用。

性能参数

型号公称压力
PN(MPa)试验压力PN(MPa)工作温度
(℃)适用介质壳 体密 封

温州市龙湾鑫荣达阀门有限公司
联系人：王先生
联系电话：0577-88767789
          0577-88757879
传真：0577-85983279
联系手机：15958706338
网址：http://www.wzzhf.com
公司地址：温州市永兴大塘工业区

H77H
H77Y
H77W

1.01.51.1软密封：＜80
硬密封：＜450水、气体、油品、硝酸等1.62.41.762.53.752.754.06.04.46.49.67.0

零件材质

零件名称材料H77X-10C/16/40/25H77H-16C/25/40/64H77Y-25I/40I/64IH77W-16C/25C/40/25H77W-10P/25P/16P/40P阀体、蝶板铸钢WCB铬 钼 钢铸钢WCB1Cr18Ni9Ti阀 杆2Cr131Cr18Ni9Ti2Cr13阀体密封圈-堆焊合金焊堆焊硬质合金焊--助关弹簧1Cr18Ni9Ti耐 热 合 金1Cr18Ni9Ti

外形尺寸表

公称通径
DN(mm)LD2D3公称通径
DN(mm)LD2D3H77XH77H
H77Y
H77WH77XH77H
H77Y
