H46H/W法兰双瓣旋启式止回阀

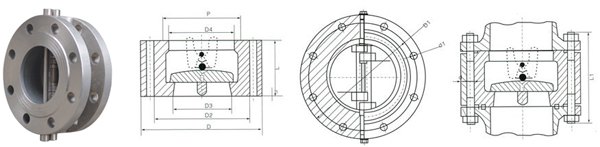

H46H/W法兰双瓣旋启式止回阀结构图

温州市龙湾鑫荣达阀门有限公司
联系人：王先生
联系电话：0577-88767789
          0577-88757879
传真：0577-85983279
联系手机：15958706338
网址：http://www.wzzhf.com
公司地址：温州市永兴大塘工业区

H46H/W法兰双瓣旋启式止回阀具有结构简单、止回动作快、密封性能好、安装方便、不受空间位置限制、体积小、维修方便等特点。广泛应用于石化、冶金、电力、轻工、食品等行业，水，油品，蒸汽，酸碱性液体均可使用，实现自动止回。

结构特点

结构长度短，其结构长度只有传统法兰止回阀的1/4～1/8； 体积小、重量轻，其重量只有传统法兰止回阀的1/4～1/20； 阀瓣关闭快速，水锤压力小； 水平管道或垂直管道均可使用，安装方便； 流道通畅、流体阻力小； 动作灵敏、密封性能好； 阀瓣行程短、关阀冲击力小； 整体结构、简单紧凑、造型美观； 使用寿命长、可靠性高。

旋启式止回阀特性对比

结构
形式H46型对夹式双瓣旋启式止回阀H44型法兰单瓣旋启式止回阀水锤
压力水，阀瓣行程短、且有弹簧辅助关闭、关阀速度快很大，阀瓣行程长，需要较长的关闭时间H76型的水锤压力只有H44型的1/2～1/5尺寸
重量结构长度很短、体积小、重量轻。
为阀门的安装、搬运、存放及管道的布置带来很大的便利，并能大量节约材料、降低造价结构长度很长，体积笨大，重量很重H76型的结构长度只有H44型的1/4～1/6，H76型的重量只有H44型的1/4～1/10流体
阻力小，流体阻力系数ξ为2.6～0.7。
随着阀门口径的增大，流体阻力系数减小。小，流体阻力系数ξ为1.3～3，
但低压工况下，阀瓣不能完全开启，流体阻
