175H48Y/H-200空排止回阀

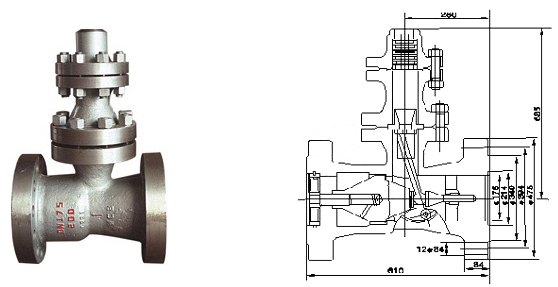

175H48Y/H-200空排止回阀结构图

175H48Y/H-200空排止回阀配合水泵最小流量再循环阀工作，维持系统的安全运行。广泛应用于市政建设、农田水利、火力发电、石油化工、冶金矿山、消防环保、食品、航运、医药和轻纺等各个领域。

温州市龙湾鑫荣达阀门有限公司
联系人：王先生
联系电话：0577-88767789
          0577-88757879
传真：0577-85983279
联系手机：15958706338
网址：http://www.wzzhf.com
公司地址：温州市永兴大塘工业区

打开出口阀，给水泵启动，给水达到一定的压力后，阀芯自动升起，推离阀座，给水即流出。同时阀芯连杆拔动排空口阀片封闭排空口。当给水泵流量减小时，阀芯下落，推动连杆拔开排空阀片，开启再循环门维持水泵最小流量。当停泵时，阀芯自动下落关闭通道，从而防止高压水锤对给水系统的破坏。

性能参数

公称压力
PN(MPa) 壳体试验压力
Ps(MPa)工作压力
PN(MPa) 适用介质 工作温度
(℃)2030 20 水 ≤160

零件材质

零件名称材料阀体、定位轮、连接法兰、排气法兰、法兰盖碳素铸钢导向轴、拔叉、轴套、滑块、排放套、排气盘不锈钢螺栓、螺柱铬钼钢衬套铸铝青铜阀瓣、阀瓣体、阀瓣轴、连接叉、螺母优质碳素钢

外形尺寸表

DNLDD1D2D6bZ-dff2H重量(kg)100430360292245138668-4136630
