H44W不锈钢美标止回阀

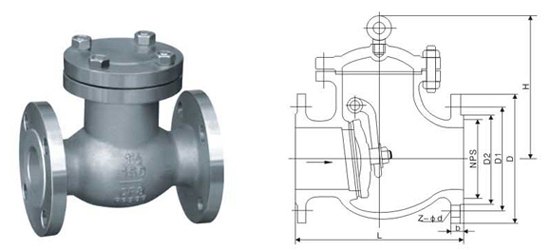

H44W不锈钢美标止回阀结构图

温州市龙湾鑫荣达阀门有限公司
联系人：王先生
联系电话：0577-88767789
          0577-88757879
传真：0577-85983279
联系手机：15958706338
网址：http://www.wzzhf.com
公司地址：温州市永兴大塘工业区

H44W不锈钢美标止回阀严格按 API 6D 标准设计制造，销轴与阀瓣连接采用内装式结构，性能优良，密封可靠。产品广泛应用于石油、化工、制药、电力行业等各种工况的管路上。

结构特点

设计制造符合美国国家标准ANSI B16.34，美国石油学会标准API6D要求。 开启压力小，阀瓣在很小的压差下就能完全打开。 摇杆销轴采用内装式结构，减少了外泄漏缺点。 Class150-Class900止回阀阀体阀盖为螺栓结构，Class1500-Class2500的止回阀中法兰采用内压自密封结构，使得产品体积小重量轻，密封可靠。

制造标准(防火、防静电)

类型设计与制造结构长度法兰尺寸压力 -温度试验 -检验旋启式止回阀
升降式止回阀API6D
BS1868ASME B16.10ASME B16.5ASME B16.34APl 598

压力试验

公称压力
PN(lb)强度试验水密封试验气密封试验MPaLbf/in2MPaLbf/in2MPaLbf/in21503.14502.23150.5-0.760-1003007.811255.681560015.3222511.2163090023.1335016.82440150038.4557528.14080
