[供应]汽车翘板开关性能耐久设备

点击图片放大

汽车翘板开关性能耐久设备详细信息

汽车用翘板开关及操作力试验台

一、产品技术说明

1、主要功能及检测项目

1.1触点压降检测；

1.2各档位触点的通、断及带负载性能试验；

1.3翘板开关耐久性试验；

2、试验台结构与组成

2.1试验台由计算机控制系统、翘板开关试验台、负载箱组成；采用钢框架结构，电器控制部分和试验台为独立一体化结构。各部分结构紧凑，布局合理，人机交互界面良好。

2.2外观颜色按工业设计要求，设备整体美观大方，操作方便。

3、试验台详细说明

3.1机械操作台部分

1)翘板开关试验台

夹具安装机构

旋转开关机构

气缸按动机构

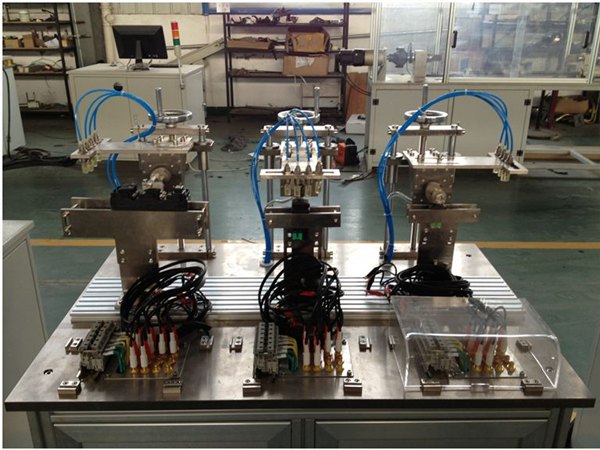

试验台可以同时安装三只翘板开关进行试验，步进电机及气缸驱动，能按标准要求对开关的耐久性按预先设定的模式进行寿命试验，三工位结构独立驱动，实验过程互不干扰（即三工位机械动作、夹具、软件完全独立）。

翘板开关耐久试验

翘板开关安装在试验夹具上，能够完成翘板开关的耐久性能试验，可以同时对3套翘板开关进行耐久试验，也可同时对3套不同开关进行试验。

旋转开关的耐久试验

旋转开关安装在试验夹具上，可以同时试验3套旋转开关。

3.2计算机控制部分

1）计算机系统配置：

◇工业控制计算机P43.0G/1G/160G(研祥)

◇19’液晶显示器（联想）；

◇喷墨打印机及附件（佳能）；

2）计算机控制板卡及电路

3）高速高精度数据采集卡

4）计算机程控柜（含控制电器）
