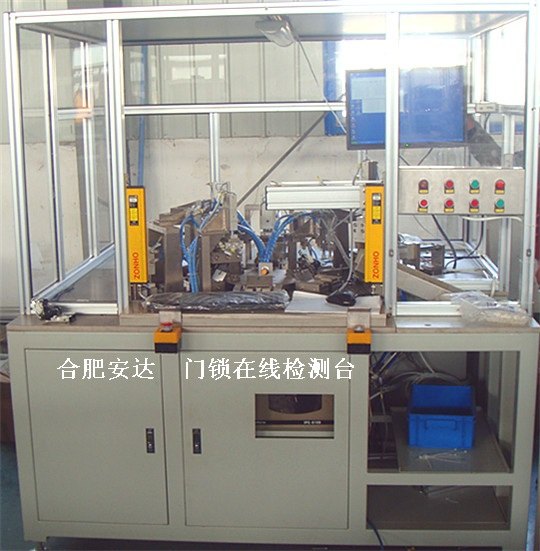

[供应]汽车门锁在线检测台

点击图片放大

产品产地：合肥
产品品牌：启华
包装规格：QH-II
产品数量：2
计量单位：台
产品单价：6666
更新日期：2018-05-05 13:46:03
有效期至：2019-05-05
收藏此信息

汽车门锁在线检测台详细信息

本检测台适用于4种锁型（不含变种锁）：F101门锁：左前、右前、左后、右后。这些锁检测时，都带外开拉杆、外锁止拉杆，不带内锁止拉杆、内开线杆，以样品及样品照片为准。

两台检测台分为：前门&后门左锁检测台，前门&后门右锁检测台。

一、 主要检测功能项目

1.半锁、全锁功能，加门反力打不开

2.门反拉力时的内开、外开力检测

3.外开前空、有效、超越行程，内开有效、超越行程检测

4.内锁止及锁芯拉杆或儿锁锁住功能，力的检测

5.内锁止及锁芯拉杆或儿锁行程检测

6.闭锁器锁止功能，闭锁器工作电流曲线检测及闭锁器状态信号曲线检测，电源12V，触点测试电压为9~15V可调。

7.防误锁功能

8.儿童保护功能

后门锁：

初始状态：锁止解止，童锁解止，锁栓开启

检测次序：门锁锁紧——电动锁止——外开（不能被打开）——手动解止（采集行程、操作力）——外开（门锁打开，同时采集行程、操作力）——门锁锁紧——手动锁止——内开（不能被打开）——电动解止——内开（门锁打开，同时采集行程、操作力）——门锁锁紧——童锁锁止（采集行程、操作力）——内开（不能被打开）——外开（门锁打开）——童锁解止

前门锁：

初始状态：锁止解止、锁栓开启

检测次序：门锁锁紧——电动锁止——外开（门锁不能被打开）——手动解止（采集行程、操作力）——外开（门锁打开，同时采集行程、操作力）——门锁锁紧——手动锁止——内开（门锁不能被打开）——电动解止——内开（门锁打开，同时采集行程、操作力）

二、 性能指标

1、 检测技术指标

1）内、外开启力范围 5~80N

(0~5不用于生产时测量，或手动测试，人工分析，以下同理)

2）总行程(前空+空+开启+超越) <=60mm

内、外开启行程范围 5~30mm

内、外空行程范围 0~30mm

内、外超越行程范围 0~30mm

3）内、外锁止或儿锁力的范围 2~30N

4）内、外锁止或儿锁行程范围 5~30mm

5）门反力调节范围 80~310N

(80N以下由锁扣气缸调节，最小值为0.12MPa条件下锁扣气缸力值)

6）闭锁器电流（12V） 0.2~9A

7）电源12V（9~15V）

8）拧螺丝力矩可调范围 6~10N·m

锁止力比较小，会受系统机械运动的影响，只做大范围（1~15N）的合格判定。
