[供应]汽车玻璃升降器实车门高低温试验台

点击图片放大

汽车玻璃升降器实车门高低温试验台详细信息

玻璃升降器实车门耐久试验台

汽车制造有限公司（下称甲方）委托合肥启华自动化设备有限公司

（下称乙方）设计、制造QH-I型号汽车玻璃升降器实车门耐久试验台，经交流和商讨双方达成以下技术协议：

一、功能简述

本试验台主要用于汽车电动玻璃升降器的实车门常温耐久性检测。在实验过程中车门稳定、牢靠无晃动，同时夹具固定车门的同时不能对车门油漆损伤。

二、依据标准

QC/T 636-2000(2005) 《汽车电动玻璃升降器》

QC/T 626-2008 《汽车玻璃升降器》

本试验台技术指标符合以上标准中的相关试验条款中的检测要求。

三、产品的技术说明

1、检测项目

1.1检测电动玻璃升降器的机械寿命；

1.2检测电动玻璃升降器的电流特性（工作电流和堵转电流）；

1.3检测电动玻璃升降器的上升、下降速度；

1.4检测电动玻璃升降器的动作时间；

1.5检测电动玻璃升降器的加载电压；

1.6检测升降器电机表面温度；

2、试验台的组成结构

2.1试验台组成

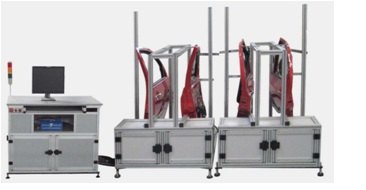

实车门安装台架（2套共能安装4个实车门）、试验夹具、试验电源、计算机控制系统和数据处理软件。

2.2试验台布局

模拟试验台架采用铝型材的框架结构，底部安装有自锁脚轮，可方便自由移动，计算机控制台为钢型材的框架结构，可以和试验台方便分离，整体美观大方，操作方便。

2.3试验台外观颜色

计算机控制柜体采用外表采用喷塑处理，外观颜色按工业设计要求。

3、试验台详细说明

3.1试验台台架机械结构

◇实车门安装台架均采用铝型材的框架结构，底部安装有自锁脚轮，可方便自由移动，适合各种车门的安装，并可以移动。空间尺寸：1200mm(长)，800mm（深），1100mm（高）；计算机控制台为钢型材的框架结构，可以和试验台方便分离，整体美观大方，操作方便。

3.2试验功能的实现

1）将安装有升降器的实车门安装于试验台架上，点动上升、下降按扭，控制其升降器作上升下降运行10次。

2）调节好上下止档检测光纤传感器的位置，使其升降器运行为有效行程；

3）按下开始按扭进行耐久性试验，频率为6-8次/分钟，每运行5000次后，将提示并自动停止运行，将升降器取下，仔细检查升降器的磨损状况，直至进行完20000次耐久试验；

4）一次可同时进行四个电动升降器实车门耐久性试验，

5）电机控制：计算机系统控制升降器电机的正传和反转，耐久试验过程中监测显示工作电流和堵转电流，并绘制电流与时间曲线，纵坐标为电流，横坐标为升降器上升、下降时间。
