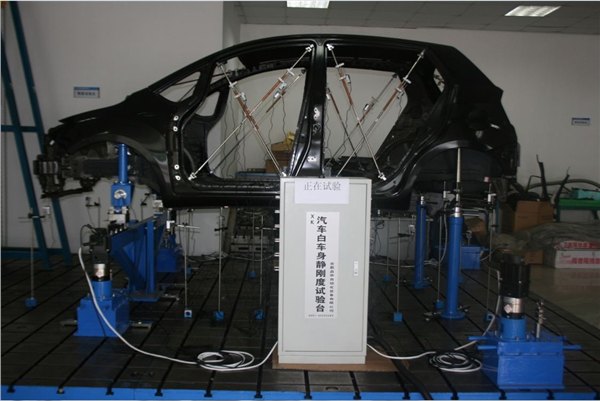

[供应]汽车白车身静刚度试验台

点击图片放大

汽车白车身静刚度试验台详细信息

白车身静刚度试验台

技术说明书

一、概述

本试验台能够在标准要求的约束与加载工况下，进行轿车白车身总成（带天窗和不带天窗）进行扭转刚度、弯曲刚度测试和车门洞口、风窗洞口变形量试验，并可对相关的检测结果进行计算、分析、保存和打印。

主要试验项目

u白车身静态弯曲刚度试验

u白车身静态扭转刚度试验

u车门洞口、风窗洞口变形量试验

试验台的参照标准：

《Q/JLYJ721032-2009乘用车白车身弯曲刚度试验规范》

《Q/JLYJ721033-2009乘用车白车身扭转刚度试验规范》

二、试验台的组成结构

车身安装台架可以适用不同车型的静态弯曲刚度试验和静态扭转刚度试验（商务车、皮卡、乘用车、SUV、MPV等）。

2.1试验台组成

本试验台由铁地板、前悬安装台架、后悬安装台架、加载系统、弯曲刚度施力台架、扭转刚度施力台架、校准标定装置、测量控制系统和计算机控制柜等部分组成。

2.2试验台布局

计算机控制柜通过控制电缆和传感器测量柜、试验台架等部分连接，控制柜采用钢制台体，机械部分和电器部分独立分开。

2.3试验台外观颜色

试验台台架和计算机控制柜体采用外表采用喷塑处理，外观颜色按工业设计要求。

2.4试验台优点

白车身扭转刚度试验装置T型台架由支撑座、衍架和连接轴等部分组成，衍架中部通过连接轴铰接在支撑座上端，连接轴处设有能防止衍架沿连接轴轴向移动的定位锁紧机构。

扭转刚度试验装置的T型台架通过支撑板、轴承、轴套等对衍架进行定位，能有效的防止衍架轴向串动，提高了车身扭转刚度测试的精度；另外，在衍架和支撑板之间设置定位销，可以实现前期车身的水平调节，在试验中又可拆卸，便于车身的夹具安装和调试。

该扭转刚度试验装置的T型台解决了其他类型的扭转刚度测试装置轴向容易串动，影响测试精度的问题。

三、试验台详细说明

试验台主要铁地板、前悬安装台架、后悬安装台架、加载装置、测量控制系统和计算机控制柜其结构如图二、图三：
