[供应]汽车四门开合高低温试验台

点击图片放大

产品产地：合肥
产品品牌：启华
包装规格：QH-II
产品数量：2
计量单位：台
产品单价：66666
更新日期：2018-05-05 13:30:30
有效期至：2019-05-05
收藏此信息

汽车四门开合高低温试验台详细信息

汽车四门两盖测试系统

技术说明书

甲方：XXXXXXXXXXX

乙方：合肥启华自动化设备有限公司

XXXXXX有限公司（以下简称甲方）与合肥启华自动化设备有限公司（以下简称乙方），就甲方购买乙方生产的汽车高低温四门两盖测试系统

事宜，经双方协商达成协议

一、概述

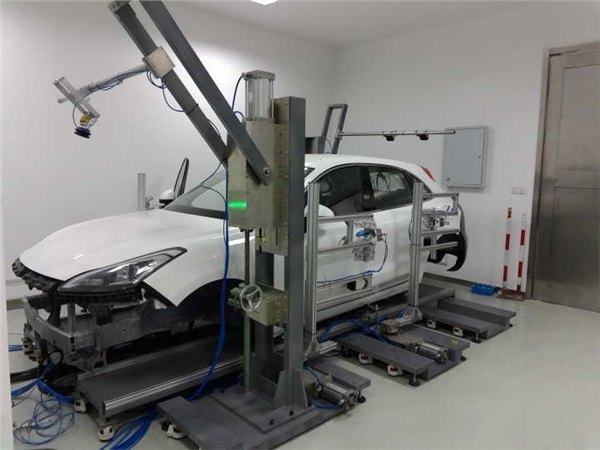

四门两盖耐久试验台主要用于各类轿车、SUV及MPV等车型在常温环境下进行侧门、前盖、后盖以及侧滑门等类型车的门铰链、限位器、门锁、车门密封条等总成的综合性能及耐久试验。通过试验，检查汽车侧门和前、后盖等部件的机构及紧固件的功能质量等。

试验台驱动机构采用模块化设计，具有如下优点：

前、后盖模块装置

北京现代试验中心

合肥启华自动化

设备在高低温箱中试验

①每套驱动系统均完全独立，各驱动系统可以实现不同的组合，满足不同的试验需要。如可以对2辆车同时进行耐久试验，一辆车做四侧门的耐久试验，另一辆车做前后盖的耐久试验；因试验台具有7个试验模块，最多可实现七辆车同时进行单项耐久试验。

②当试验不需要全部模块同时动作时，可以把不需要的模块移走，节省试验空间和保证试验场所的整洁度。

③因各模块完全独立，调整方便快捷，降低了试验人员的操作强度，方便试验进行。

二、依据标准

QC/T323-2007《汽车门锁和车门保持件》

GB15086-2006《汽车门锁及车门保持件的性能要求和试验方法》

Q/FTA058-2008《电动中央控制门锁总成技术条件》

QC/T627-1999《汽车电动门锁装置》

ECER11《关于就门锁和车门保持件方面批准车辆的统一规定》

JASOB205-1986《汽车滑动门锁扣系统的试验规程》

FWVSS206《车门锁及车门固定组件》

SAEJ934-1998《车辆乘员门铰链系统》

GB15743-1995《轿车侧门强度》

以及福特汽车公司标准。

三、试验项目包括：

◇ 前后左右侧门的外开手柄解锁、开启、关闭。

◇ 发动机舱罩的解锁、打开、关闭；

◇ 后背箱盖的解锁(电子解锁或模拟手动解锁)、打开、关闭；

◇ 门铰链耐久性试验；

◇ 侧滑门的轨道和滚轮的耐久性能试验；

◇ 侧门外开启力、关闭力试验。

四、 设备组成结构及优点

白车身、实车（乘用车）安装试验台架，安装科学方便，可以选择把车直

接开到或吊装到安装平台上，检测机构可安装在实车（乘用车）车身的状况下进行性能及耐久试验检测。

2.1四门两盖耐久试验台设备主要由实车车身、计算机控制系统、气路控制柜、电气控制柜、试验底盘支架、左右侧门试验机构、前盖试验机构、后盖试验机构、车背门试验机构以及系统软件等组成。

2.2钢材及铝合金型材的框架结构，电器控制部分和试验台为独立一体化结构，各部分结构紧凑，布局合理，人机交互界面良好。

2.3单独的气路控制柜，能够方便移动。

2.4计算机嵌入电气控制柜，与电气控制一体，单独置放。控制柜和试验台底部均安装滚轮，能够方便移动。

计算机嵌入电气控制柜气动柜

2.5设备整体美观大方，控制柜内电器连接线路规范、整洁，气管及相关的传感器上安装有标识盒，标识清晰明了，外部线路采用航空插头插接方式与柜体连接通讯，气路布局合理规范并设有明显的标识，操作方便

2.6在耐久试验过程中，自动判定功能是否正常，如不正常则发出报警，并停止试验。采用应先进的柔性系统平台，模块化设计，并可以根据使用要求进行扩展或删减。

五、试验台试验机构介绍

1、试验台组成及功能：

◇四门两盖耐久试验台设备主要由实车车身、计算机控制系统、气路控制柜、电气控制柜、试验底盘支架、左右侧门试验机构、前盖试验机构、后盖试
