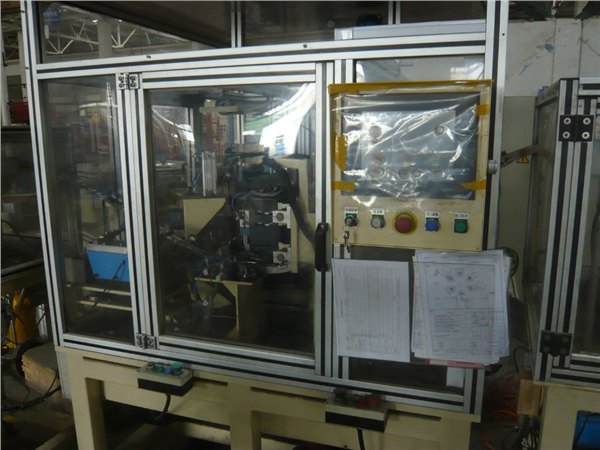

[供应]汽车限位器全自动生产线

点击图片放大

汽车限位器全自动生产线详细信息

车有限公司（以下简称甲方）与合肥启华自动化设备有限公司（以下简称乙方），就甲方购买乙方生产的_________型限位器装配线事宜，经双方协商达成如下协议。

1、概述

汽车限位器装配线，用于XXXX汽车有限公司_汽车限位器的装配。主要功能组成有：限位盒装配，推杆装配，限位器总成装配。三种功能分别由三套专机组成，中间由输送带连接进行物料转运。装配动作分为自动供料，人工辅助装配，自动出料和成品自动转运。

整个装配线3名工人装配，每台专机一个人操作，每台专机主体部分为旋转工作台，人工辅助装配后，放到旋转工作台专机随动夹具上，开始后面的装配。设计机器效率为8秒/件，日产量3600件限位器总成（具体时间受到工人熟练程度影响）。

2限位盒总成装配

2.1限位盒座注油和手工辅助装配

限位座由振动盘自动上料到固定位置，由注油工装在限位盒座上固定位置注油，然后由气动机械手直接送到旋转工作台的随动夹具上。

限位盒座装到随动夹具上后，工人辅助装上滑块和弹力橡胶件在限位盒座内。双手按下启动按钮，旋转工作台开始转动，进入下一注油工序。

技术要点：

l 物料定位后，由传感器检测到后，注油工装直接在物料指定位置注油。

注油系统：物料定位后，自动注油

限位器盒座工装夹具

气动机械手：

1. 振动盘出料后，机械手先取料放到注油工装；

2. 注油完成后，机械手再取料放到随动夹具；后手动装入滑块、橡胶

转盘随动夹具

气机械手直接将注完油的限位器盒座装到随动夹具上。

l 物料安装和放置要有传感器监视。

2.2注油

上道工序完成的装配件，旋转到本工位后，自动注油专机在物料上规定的位置定量注油。同时将滑块和弹性橡胶块压牢固。

可调定量阀

技术要点：

l 定量注油。

注油腔及注油头
