[供应]汽车门锁转盘式生产装配线
- 产品产地：合肥
- 产品品牌：启华
- 包装规格：QH-II
- 产品数量：8
- 计量单位：条
- 产品单价：66666
- 更新日期：2018-05-05 13:21:15
- 有效期至：2019-05-05
-
-
- 收藏此信息
汽车门锁转盘式生产装配线
详细信息
一、功能简述：
本生产线用于装配福特C346左右侧门门锁，且具备零部件漏装检测功能。

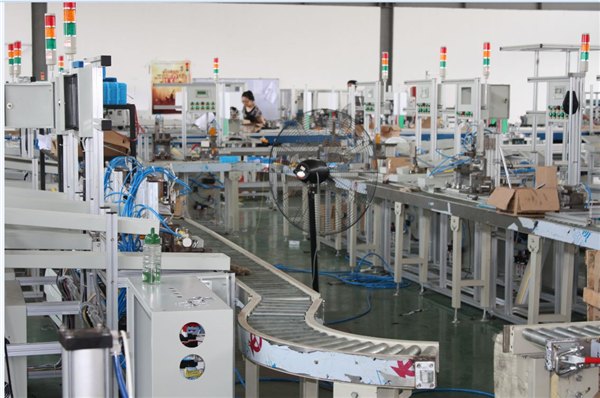

生产线主体由单个标准工作台加上皮带线组成的柔性装配线。主要分为机械锁块装配单元和执行器装配单元，两个装配单元之间的产品传递使用小型皮带线传输。
生产线平面布置参见整体平面布置及尺寸图（付CAD图纸）。
年最大产能：
1，300，000pcs
最大日产能：
5200pcs
年工作天数：
250
班次:
3
每班生产时间：
7
生产效率：
85%
节拍时间：
12.5s（产出一件）
二、设计依据简介
依据欧标“标准工作台技术规范”设计工作台。
防错方式、防错视觉检测工位或设备和检测要求依据欧标提供的“技术规范”设计。
“油脂系统”、“拧紧系统”依据欧标提供的“技术规范”设计、采购。
装配工艺依据欧标提供的“装配工艺卡片”完成。
设备验收、培训、设备基本数据、工作安全、机器/设备设计准则、提交文件和资料均按照欧标提供的“技术设计规范”完成。
三、机械锁块装配单元技术说明
3、执行器装配单元
3．1工作站WP890：
安装门微开传动杆和中间弹簧到上盖，组装CL马达蜗杆并自动注油。
3.1.1装配对象
No
PartName
零件名称
PartNo.
零件号
外形种类
1
上盖
45524133前右侧
45544133后右侧
45514133前左侧
45534133后左侧
2
2
中间弹簧
46304133
1
3
门微开传动杆
45024133右
45014133左
1
4
CL马达
47454138
1
5
塑料蜗杆
45354138
1
3.1.2装配图片
图一：（壳体）WP890 图二：（壳体）WP890
3.1.3操作顺序及实现方式
? 欧标标准工作台面上安装厚度为15mm的Q235板（镀锌处理）。另一小块Q235板安装所有执行机构，此板固定在型材上。
? 取壳体放入定位夹具中，用传感器检测放置壳体种类是否正确，无误后压紧气缸定位。位移气缸沿滚动导轨将此机构送至注油工装下方注油，注油完成后回到原位。
?
