1.用途

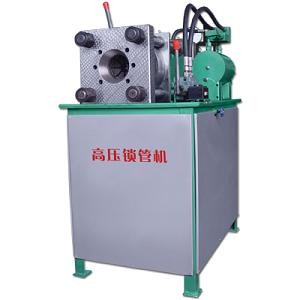

本机为增大75型高压锁管机，是生产修复液压支架中所用的高压胶管管头与外套、芯子压合在一起的专用设备。
2.组成和主要技术特征
    本机主要由扣压机构、电动机、齿轮泵、控制阀和油箱组成。
扣压力：                   740吨
电动机型号：               Y132M-4
功   率：                  7.5KW
转   速：                  1440r/min
齿轮泵型号：               CBF-E540-ALPL
溢流阀型号：               YF-L20H3-S
换向阀型号：               34SM-L20H-W
油箱容量：                 100kg
设备外形尺寸(L×W×H)：     2000×850×1500
重    量：                 1200kg
二、工作原理及工作过程
扣压机构是本机工作机构。压套在油缸柱塞的带动下实现往复运动，对固定在芯轴上的弹簧压头不断压紧和放松，将装好的管头，外套、芯子放入弹簧压头中间圆孔内，开动电机、油泵、控制阀，驱使油缸柱塞运动，
