      3D-SY系列超高压泵，可满足各种容器、管道、阀门作水压试验及爆破试验，试验压力均可在常压升到额定排出压力。泵的输送介质一般为乳化液，也可用防锈水及粘度与乳化液相近的中性油品，其温度为5～60℃ 。

二、技术参数
型  号 额定工
作压力
MPa 流量
L/h 柱塞直径
mm 行程
mm 配套电机
型号、功率 外 形 尺 寸
（长X宽X高）
mm 重量
Kg
3D-SY100 MPa 100 122 12 40 Y132 M2-6
5.5Kw 1690X675X1000 630
3D-SY125 MPa 125 84.7 10
3D-SY160 MPa 160 68.7 9
3D-SY200 MPa 200 54 8



三、主要结构和工作原理

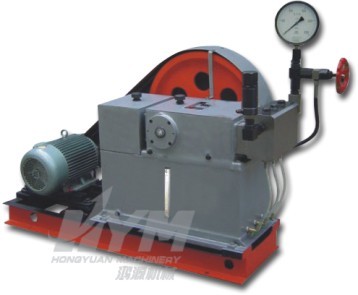

本泵为卧式三柱塞泵，由电动机、皮带轮、机架、泵头和底座等组成。
1、机架
机架由机身、曲轴、连杆、十字头等组成 。电动机通过三角皮带轮进行减速，并通过曲柄连杆机构将旋转运动转变为十字头的往复直线运动。
机身是一箱形结构的铸铁件，前端镗有三个安装孔，以保证柱塞与十字头的同轴度，机身后端开有一个长方形孔，便于十字头、连杆等零件的装拆。
曲轴为整体式三曲拐。连杆大头处为剖分式结构，配有标准的175柴油机连杆轴瓦，连杆小头配有铜轴瓦与十字头销连接。
十字头为圆筒形结构，与十字头销配合孔两端面装有弹性挡圈，防止十字头销轴向移动，十字头与柱塞联接采用中间球面结构，能保证柱塞自动定位。
2、 泵头
泵头由泵体、吸入阀、排出阀、柱塞副等零件组成。泵体固定在机身上，由十字头带动柱塞在泵体内往复运动，使泵体内的工作容积产生周期性变化。当柱塞为吸入行程时，泵体内容积增大，排出阀关闭，形成局部真空，工作介质在大气压下，由吸入阀进入泵体；反之，吸入阀关闭，工作介质由排出阀输出，经过单向阀，由外接管路输送到被试器件内，直至达到所需压力。
另外，在泵头右端的单向阀上装有目测压力表，以监视泵的排出压力。
在泵头的左端装有安全阀，在系统超载时起保护作用。安全阀的起跳压力在出厂时已调校好，用户不得任意调动。

四 、 使用方法及注意事项
1、  使用方法
