江苏本格自动化科技有限公司

技术协议(0EA)

需方：

供方：江苏本格有限公司自动化科技有限公司

合同编号：（　　              ）

一、设备要求：

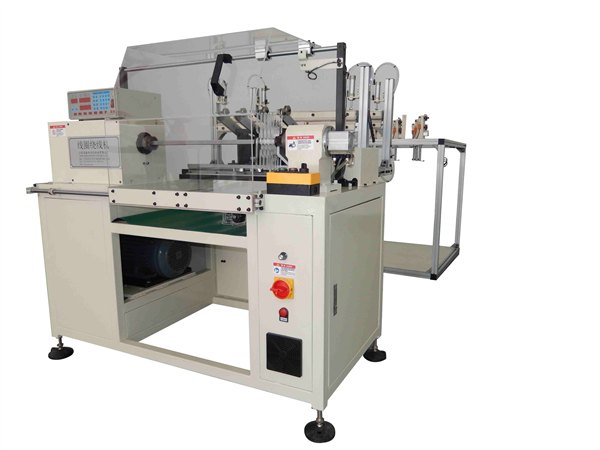

线圈绕线机(RX2-250)：  （工作台前凹200mm）

l  回转直径：350mm；

l  丝杆行程：400mm；

l  转速：≤1600；

l  适用定子高度：≤180；

l  适用定子外径：≤210；

l  随机配送易损件：瓷眼8粒，羊毛毡10片

l  绕线方轴：16×16×625/20×20×625两根；

l  工作头数4个，放线器12个；（设备含有过套管装置）

l  最大可扩展并绕根数：9根；(力矩比较大注意电机和主轴皮带轮)

l  线圈匝数精度±0.2圈；

l  工作转速依线径及模具大小可无级变速，整机无明显振动、噪音；

l  漆包线无破皮、拉断等；

l  控制器可设定圈数、线径大小、幅宽、起绕点、绕线方向、排线方向；

l  漆包线使用完自动停车；

l  可储存999种参数资料；

l  轴承均采用NSK轴承；

l  变频器：汇川2.2kw；

l  控制器：深圳明速；

l  电气元件：施耐德、奥托尼克斯；

l  其它部件：TEND、DELIXI；

l  重量：≈350KG；

l  尺寸：(L)1300×(W)1260×(H)1280；

l  随机配送内六角扳手一套、说明书一份、电器原理图一份；

二、模具要求：

模具分为    的九套模具：

三、设备的保修服务：

1.  设备的保修期为一年，在设备正式验收开始计算的一年内，正常使用情况下产生的故障48小时内到达现场，经甲乙双方确认无误后，由乙方进行免费维修或提供备件

2.  超出保修期的维护是收费维护，具体费用根据费用估价后正式决定，在超出保修期时，乙方在接到甲方备件订购单，应及时提供优惠的报价，在最短的时间内加工完成，以减少甲方的损失；

四、设备的验收：

1.  甲方到乙方工厂初步验收，设备的试机材料需要需方提供，必要时要增加数量，由甲乙双方对整形的外观和性能等进行检查，并检查设备和模具的外观和运转情况，以上检查应符合第一条的要求。

2.  设备到达甲方工厂后，乙方派出工作人员协助完成设备的安装、调试，及最终验收。

五、需方提供以下文件和实物：

1.  作为合同一部分的文件（需甲方确认）：
