江苏本格自动化科技有限公司

技术协议(0EA)

需方：

供方：江苏本格有限公司自动化科技有限公司

合同编号：（　　              ）

一、技术要求：

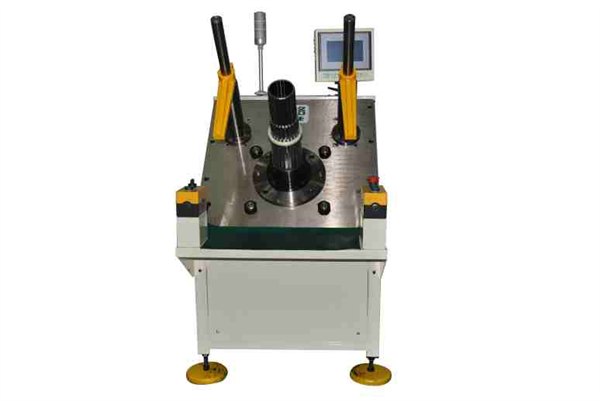

半自动嵌线机QB1-150/160：

l  适应定子外径≤φ160mm

l  适应定子内径φ30～φ110mm

l  叠厚范围10～150mm

l  槽数：8-48；

l  模具行程：60mm

l  换模时间：1小时；

l  随机配送易损件：导条3条、储存条1条、推杆3条；

l  采用交流伺服电机系统作为主动力来源。

l  采用中文人机界面操作控制，具有故障自诊断功能；

l  在相同技术参数定子规格下设计可满足铜、铝线的自动嵌线；

l  24槽生产节拍≈16秒/台（不含辅助工时）；

l  一次性嵌铜线合格率≥98.5%，返修后合格率≥99.5%；

l  转产品可更换模具；

l  推线机构具有预减速功能；

l  可在人机界面自由设定上推线圈高度及停止时间；

l  机器装有固定底脚；

l  机器整套模具装配后要求其移动顺畅；

l  槽楔无破损，表面无擦伤拉毛现象，无移动或歪斜；。

l  嵌线模与漆包线接触的部位其粗糙度、加工精度、硬度、耐磨性等必须达到生产要求；

l  槽绝缘不得破损、移动或歪斜，漆包线不得有脱出到槽绝缘外的现象；

l  铁芯不得有因下线而造成的变形或翘齿；

l  启动方式：采用双手按钮启动；

l  工业PLC：MITSUBISHI  ；

l  伺服电机及控制器：  MITSUBISHI；

l  传感器元件：OMRON、AUTONICS；

l  其它部件：TEND、DELIXI、SCHNEIDER；

l  电源380V/50Hz/60Hz    3Kw

l  重量≈550KG

l  外形尺寸（L）1500*(W)680*(H)1100  mm

l  随机配送内六角扳手一套、说明书一套、电器原理图一份；

二、设备的保修服务：

1.  设备的保修期为          年，在设备正式验收开始计算的
