技术协议(0EA)
需方：
供方：江苏本格有限公司自动化科技有限公司
合同编号：（ ）
一、技术要求：

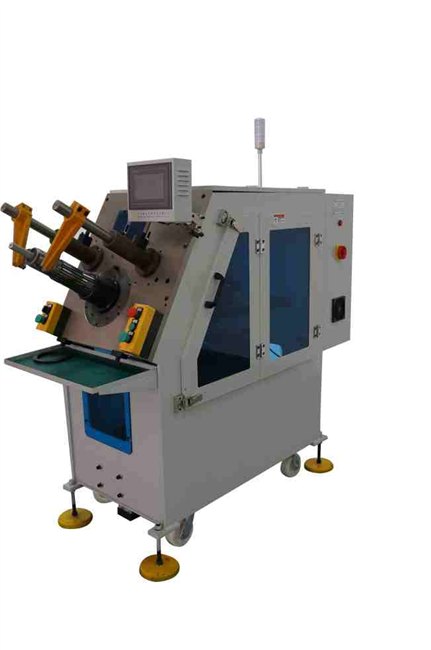

伺服嵌线机(QX1－150/160)
l 适应定子外径≤φ160
l 适应定子内径φ30～φ110mm
l 叠厚范围10～150mm
l 模具行程：60mm
l 槽数：8-48；
l 更换模具时间：≈1.5小时；
l 随机配送易损件：导条3条、储存条1条、推杆3条；
l 采用交流伺服电机系统作为主动力来源，采用伺服电机作为打纸动力；
l 采用中文人机界面操作控制，具有故障自诊断功能；
l 槽楔定宽聚脂薄膜卷料，规格为 mm× mm(供方设计完后通知需方)
l 采用步进电机送纸，可隔槽每槽设置，槽楔自定总长送料，切断，冲入成形，自由设置打纸槽和打纸数；
l 在相同技术参数定子规格下设计可满足铜、铝线的自动嵌线；
l 24槽生产节拍≈16秒/台（不含辅助工时）；
l 一次性嵌铜线合格率≥98.5%，返修后合格率≥99.5%；
l 具有调试专用控制开关，转产品可更换模具；
l 打纸机构和推线机构具有预减速功能；
l 带缺料报警功能；
l 可在人机界面自由设定上推线圈高度及停止时间；
l 机器装有固定底脚和移动轮两种方式；
l 机器整套模具装配后要求其转动和移动顺畅；
l 槽楔无破损，表面无擦伤拉毛现象，无移动或歪斜；。
l 嵌线模与漆包线接触的部位其粗糙度、加工精度、硬度、耐磨性等必须达到生产要求；
l 槽绝缘不得破损、移动或歪斜，漆包线不得有脱出到槽绝缘外的现象；
l 铁芯不得有因下线而造成的变形或翘齿；
l 启动方式：采用双手按钮启动；
l 工业PLC：MITSUBISHI ；
l 伺服电机及控制器： MITSUBISHI；
l 传感器元件：OMRON、AUTONICS；
l 其它部件：TEND、DELIXI、SCHNEIDER；
l 电源380V/50Hz/60Hz 3Kw
l 重量≈850KG
江苏本格自动化科技有限公司
